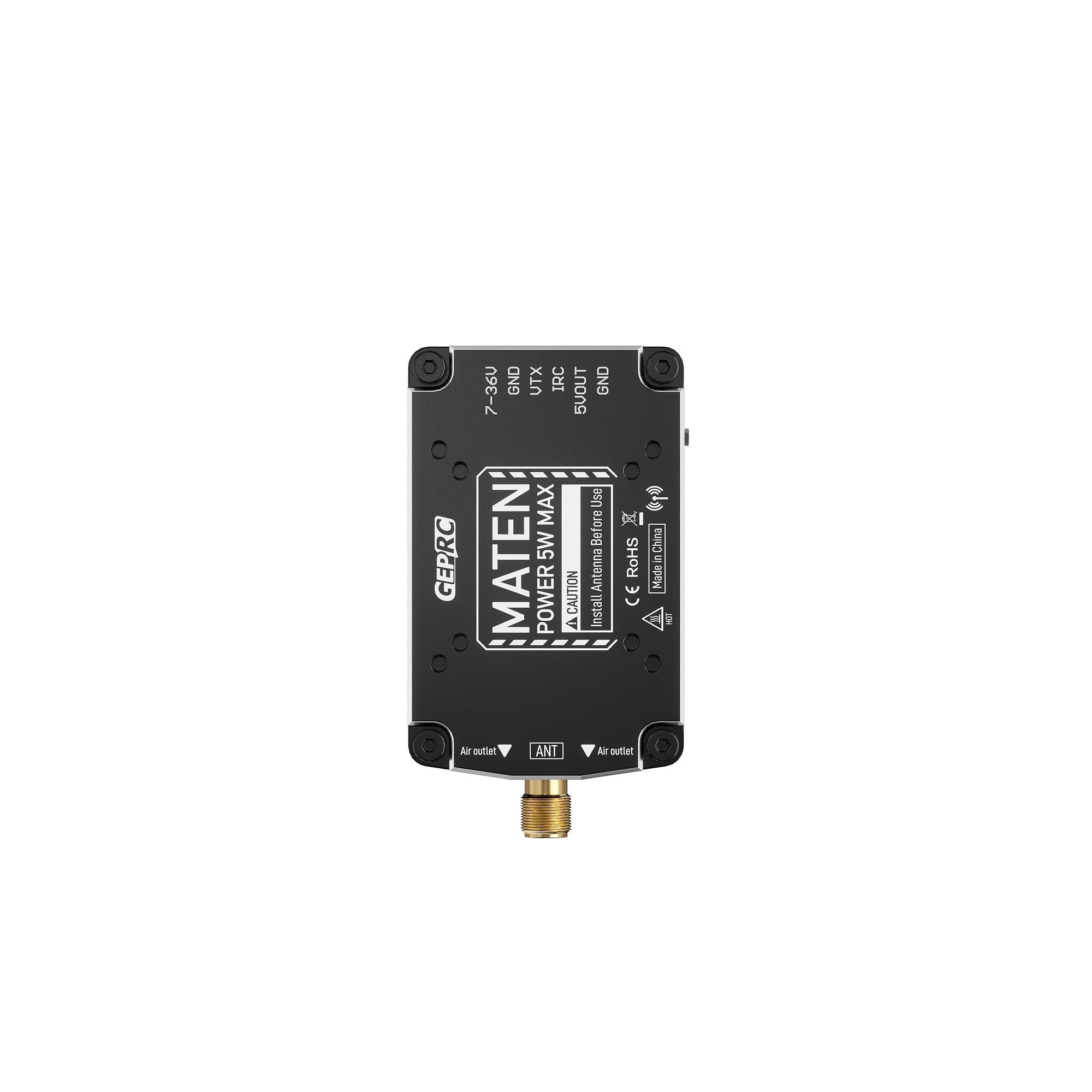

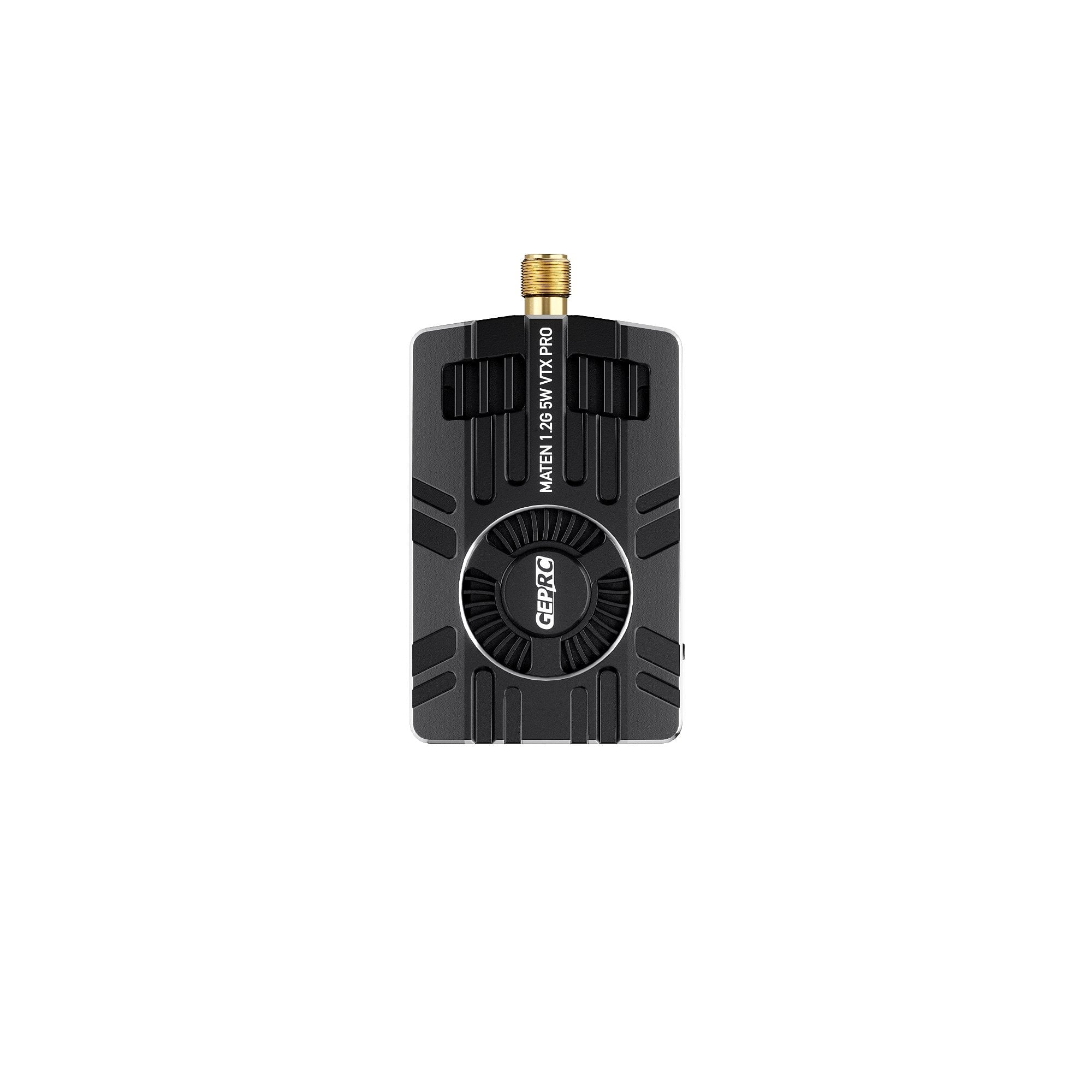

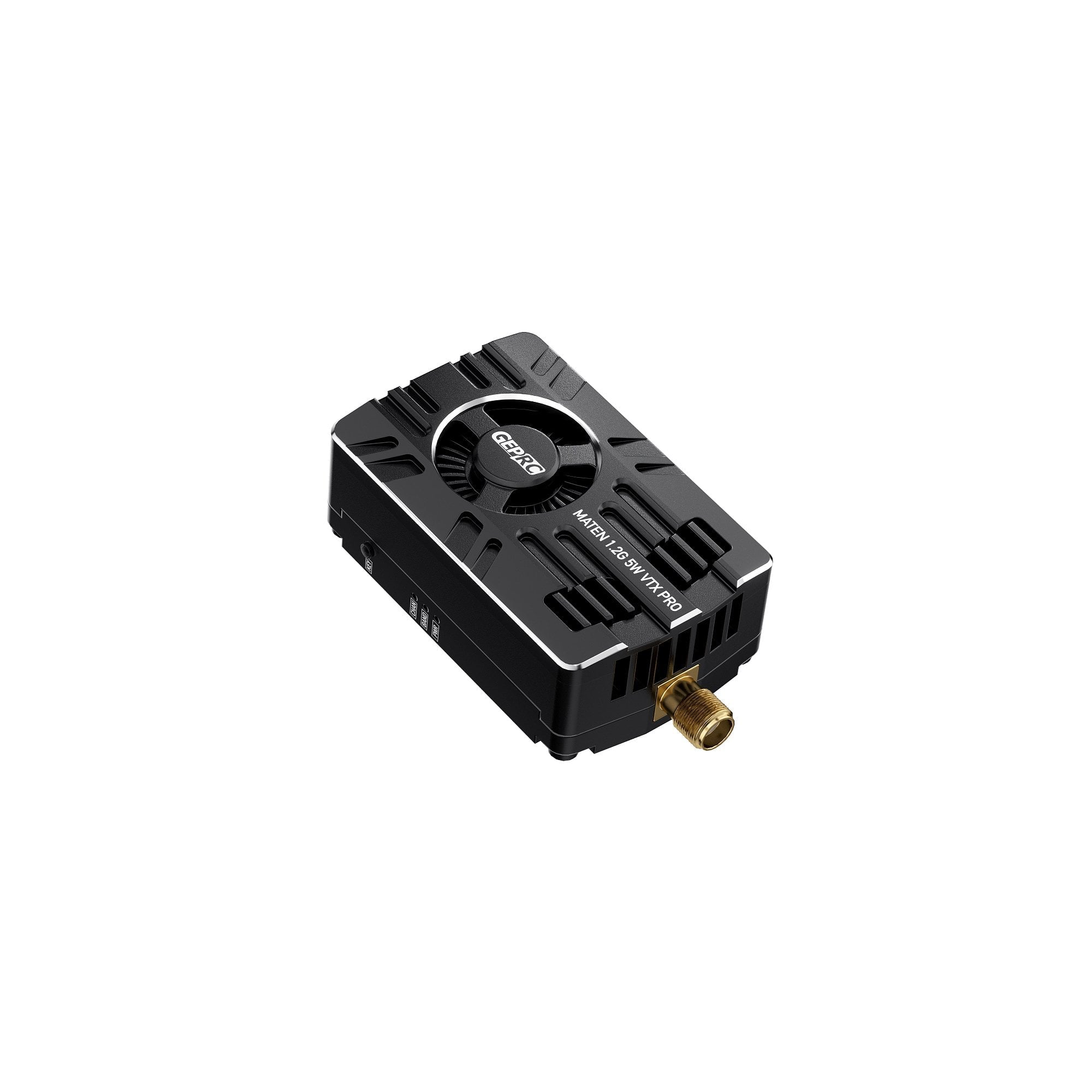

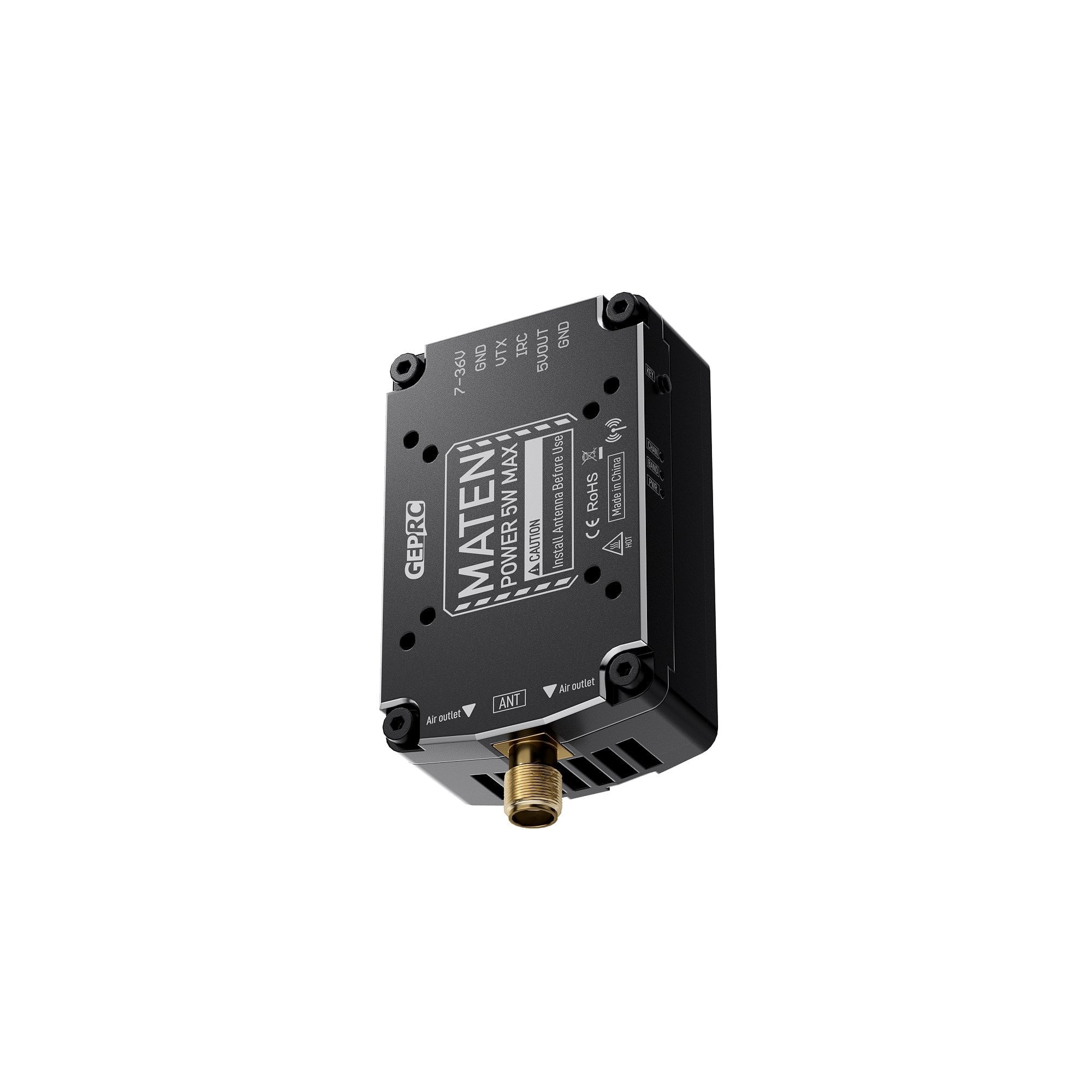

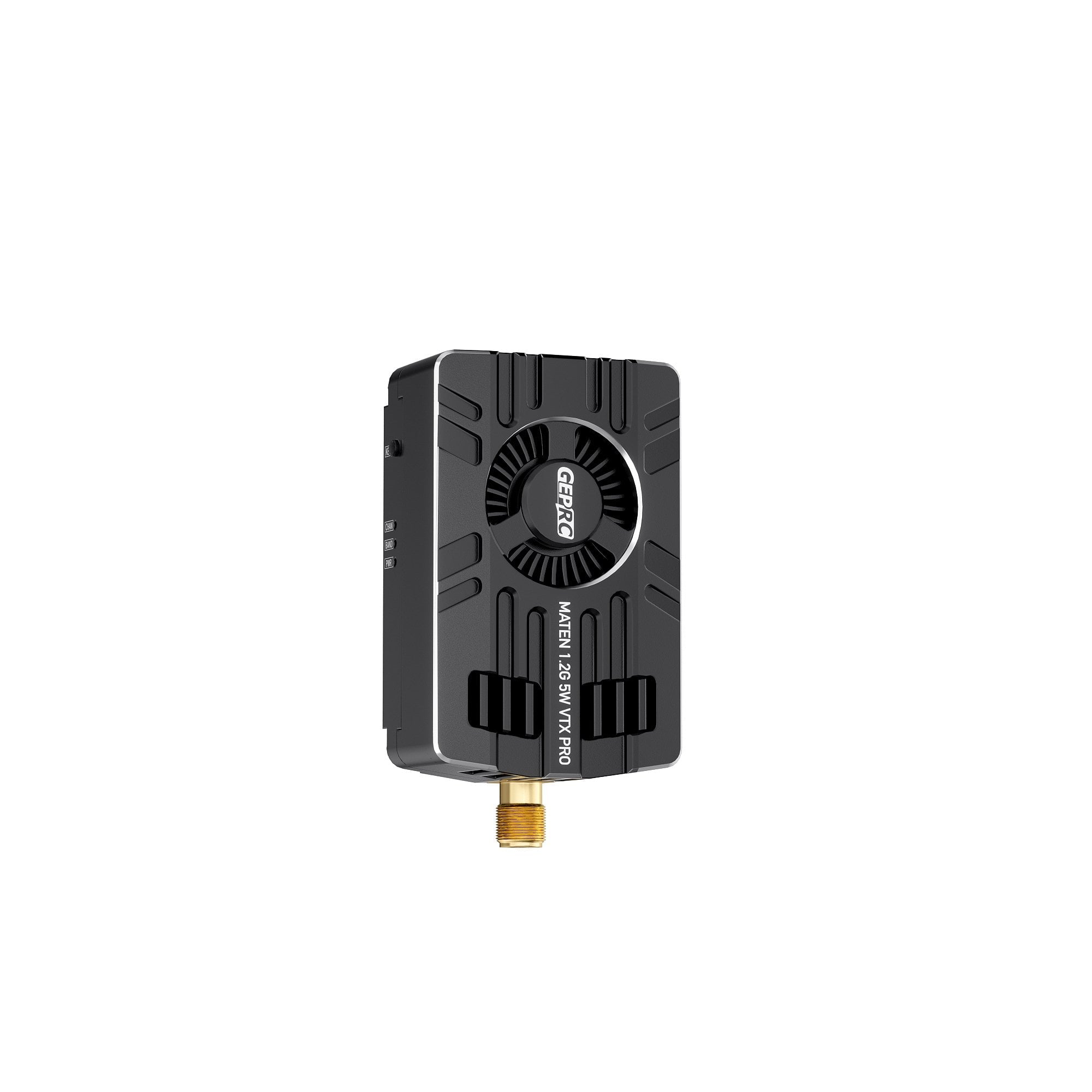

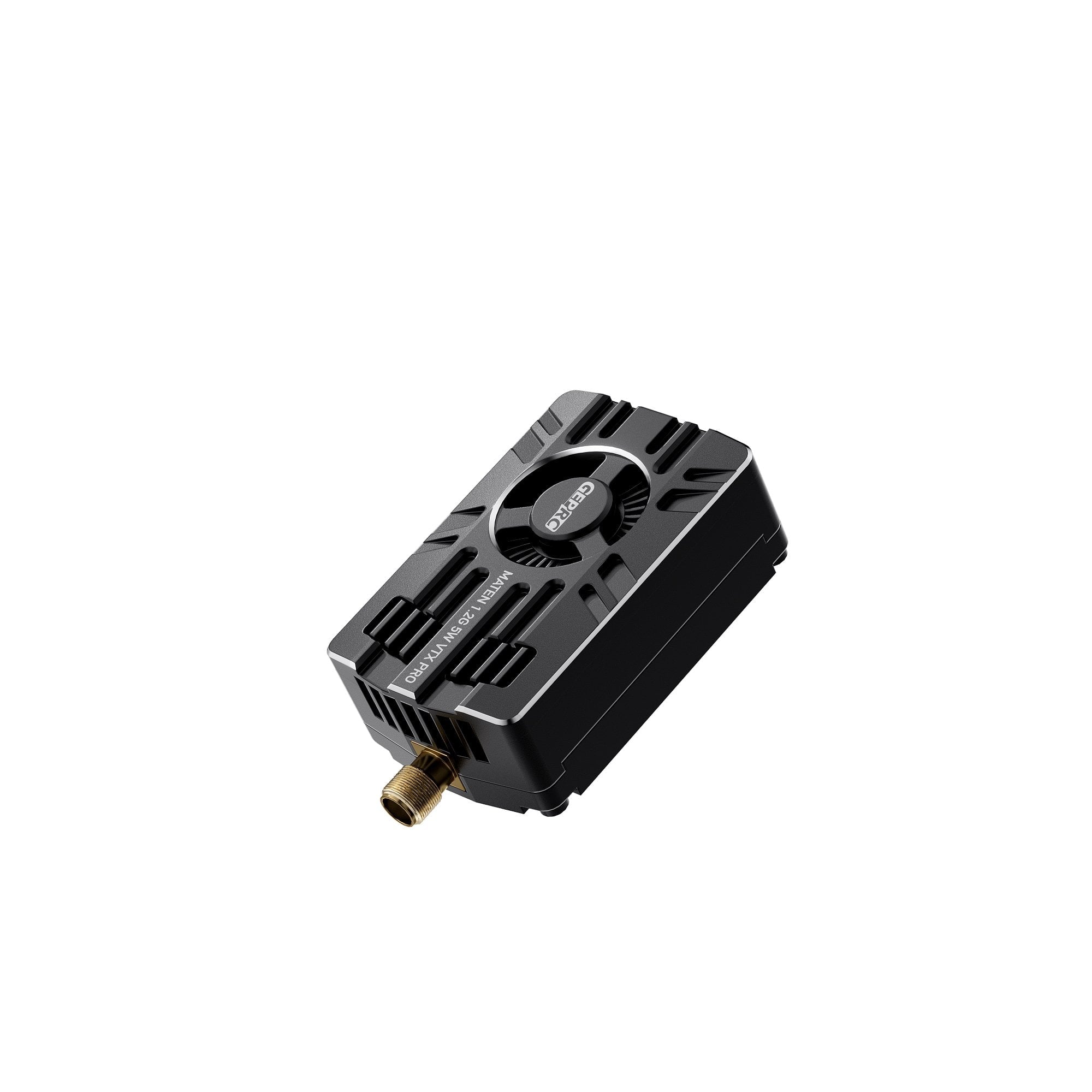

MATEM 1.2G 5W VTX PRO

Description

Feature

• Four adjustable power levels, up to 5000mW, ideal for long-distance flights.
• 14 selectable channels for flexible usage.
• High-strength aluminum alloy CNC shell for enhanced durability and heat dissipation.
• Wide voltage input range, supporting 7-36V.
• Single-button operation with three indicator lights for easy control.
• IRC Tramp VTX control protocol with OSD parameter adjustment support.
• Temperature control protection to prevent overheating.
• Compatible with 20x20mm (M2) and 30.5×30.5mm (M2) mounting holes.
• Supports enter frequency directly in the configurator.

คุณสมบัติเด่น (Features)

• ระดับพลังงานปรับได้ 4 ระดับ: สูงสุดถึง 5000mW เหมาะสำหรับการบินระยะไกลพิเศษ
• ช่องสัญญาณ 14 ช่อง: เลือกใช้งานได้อย่างยืดหยุ่น
• ตัวเครื่องอลูมิเนียมอัลลอยด์ CNC: แข็งแรงทนทานสูงและช่วยระบายความร้อนได้ดีเยี่ยม
• รองรับแรงดันไฟกว้าง: รองรับการอินพุตตั้งแต่ 7-36V
• ปุ่มกดเดี่ยวพร้อมไฟแสดงสถานะ 3 ดวง: ช่วยให้ควบคุมและตั้งค่าได้ง่าย
• โปรโตคอล IRC Tramp: รองรับการปรับค่าพารามิเตอร์ผ่านหน้าจอ OSD
• ระบบป้องกันความร้อน: มีการควบคุมอุณหภูมิเพื่อป้องกันความเสียหายจากการร้อนจัด
• จุดยึดมาตรฐาน: รองรับรูยึดขนาด 20x20 มม. (M2) และ 30.5x30.5 มม. (M2)
• รองรับการระบุความถี่โดยตรง: สามารถกรอกตัวเลขความถี่ในโปรแกรมตั้งค่า (Configurator) ได้ทันที

Specifications

• Model: MATEN 1.2G 5W VTX PRO
• Dimension: 60×33.2×19.1mm
• Mounting Patterns: 20x20mm(M2)，25.5×25.5mm(M2)
• Frequency Band: 1080MHz-1360MHz
• Channels: 16CH
• Frequency: A:1080，1120，1160，1200，1240，1280，1320，1360
  B:1200，1220，1240，1258，1280，1300，1320，1340
• Enter Frequency Directly: Support
• Output Power: 25mW/400mW/800mW/5000mW/Pit mode
• Input Voltage: DC7-36V（2-8S Battery）
• Output Voltage: 5V@600mA
• Protocol: IRC Tramp
• Antenna Connector: SMA
• Cable Connector: sh1.25 6pin
• Weight: 48g（VTX only）

ข้อมูลทางเทคนิค (Specifications)

• รุ่น: MATEN 1.2G 5W VTX PRO
• ขนาด: 60 × 33.2 × 19.1 มม.
• รูปแบบการติดตั้ง: 20x20 มม. (M2), 25.5 × 25.5 มม. (M2)
• ย่านความถี่: 1080MHz - 1360MHz
• จำนวนช่องสัญญาณ: 16 ช่อง
• ความถี่ (Frequency):
  • กลุ่ม A: 1080, 1120, 1160, 1200, 1240, 1280, 1320, 1360
  • กลุ่ม B: 1200, 1220, 1240, 1258, 1280, 1300, 1320, 1340
• กำลังส่ง (Output Power): 25mW / 400mW / 800mW / 5000mW / Pit mode
• แรงดันไฟขาเข้า: DC 7-36V (แบตเตอรี่ 2-8S)
• แรงดันไฟขาออก: 5V @ 600mA
• โปรโตคอล: IRC Tramp
• ขั้วต่อเสาอากาศ: SMA
• ขั้วต่อสายไฟ: SH1.25 6-pin
• น้ำหนัก: 48 กรัม (เฉพาะตัว VTX)

Notes

1.  Install the antenna before use.
2.  Ensure constant airflow and proper ventilation to prevent overheating. Install a cooling fan if used in confined spaces.
3.  The 5V output is for a camera or cooling fan only. Do not connect the power input or battery to the 5V output, as it may cause serious damage to the VTX.

ข้อควรระวัง (Notes)

1. ต้องติดตั้งเสาอากาศก่อนใช้งานทุกครั้ง
2. ตรวจสอบให้แน่ใจว่ามีการไหลเวียนอากาศและการระบายความร้อนที่เพียงพอ หากติดตั้งในพื้นที่ปิดควรติดตั้งพัดลมระบายความร้อนเพิ่มเติม
3. ช่องจ่ายไฟ 5V (Output) มีไว้สำหรับกล้องหรือพัดลมเท่านั้น ห้าม ต่อไฟเข้าหรือแบตเตอรี่เข้าที่ช่อง 5V นี้โดยเด็ดขาด เพราะอาจทำให้ VTX เสียหายรุนแรง

Includes

• 1 x MATEN 1.2G 5W VTX PRO VTX
• 1 x SMA(Internal needle) to SMA (Internal hole)connector
• 1 x sh1.25 6P VTX Connection cable
• 6 x M2*5 screw
• 6 x M2*6 screw
• 1 x product description

อุปกรณ์ในชุด (Includes)

• 1 x ตัวส่งสัญญาณ MATEN 1.2G 5W VTX PRO
• 1 x หัวแปลง SMA (เข็มใน) เป็น SMA (รูใน)
• 1 x สายเชื่อมต่อ SH1.25 6P
• 6 x สกรู M2*5
• 6 x สกรู M2*6
• 1 x คู่มือการใช้งาน
