Hummingbird 200 ESC RaceSpec 80A 3-6S AM32 20x20 Designed for Extreme Racers

Hummingbird 200 ESC RaceSpec 80A 3-6S AM32 20x20 Design for Extreme Racer

The Hummingbird 200 RaceSpec 4in1 ESC is a compact, race-tuned 20x20 ESC engineered for the brutal demands of 5” FPV racing. Developed in collaboration with pro pilot Kyle Buell (Twidgit), it directly addresses real pain points racers face—overheating MOSFETs, pad failures after crashes, and oversized ESCs that don’t fit low-profile frames.

With 80A continuous current for 10 seconds per channel and 100A burst for 3 seconds, this ESC delivers the raw, reliable performance needed to win heats. It supports 3–6S LiPo input, making it perfect for today’s high-throttle 5” race setups.

The board is built on a 6-layer PCB with 3oz copper, blind vias, and a gold-plated finish, ensuring excellent thermal handling and structural durability. Two onboard 400W TVS diodes provide effective surge protection without requiring external components, keeping your build clean and protected.

A standout feature is the 3D motor pad structure—each motor pad wraps around the top, bottom, and side of the board. When properly soldered, this creates a grip-like bond that’s far more resistant to pad delamination, even after hard crashes or broken arms.

Powered by an AT32F421 MCU with integrated gate driver, the ESC runs smooth, responsive AM32 firmware, giving racers reliable performance and open-source configurability in a compact 20x20 footprint.

Whether you’re chasing podiums or rebuilding mid-event, the Hummingbird 200 RaceSpec ESC is built to handle it all—with the performance you need and the reliability you can trust.

Spec:

• Input Voltage: 3–6S LiPo
• Continuous Current for 10 seconds: 80A per channel
• Burst Current: 100A (up to 3 seconds)
• Firmware: AM32
• MCU: AT32F421 with built-in gate driver
• TVS Protection: 2x onboard TVS diodes (400W each)
• Motor Pads: 3D structure – top / bottom / side solderable
• PCB: 6-layer, 3oz copper, blind vias, gold-plated finish
• Signal Connector: 8-pin JST-SH 1.0
• Power Pads: Reinforced BAT+ / BAT– for high-current builds
• Mounting Pattern: 20x20mm (M3 holes)
• Dimensions: 35 x 45 mm (including solder pads)
• Weight: ~13.9g (without wires or capacitors)
• Use Case: 5” FPV racing, optimized for extreme reliability

• Comes with Nano Coating

User Guide: Link

Wire Diagram:

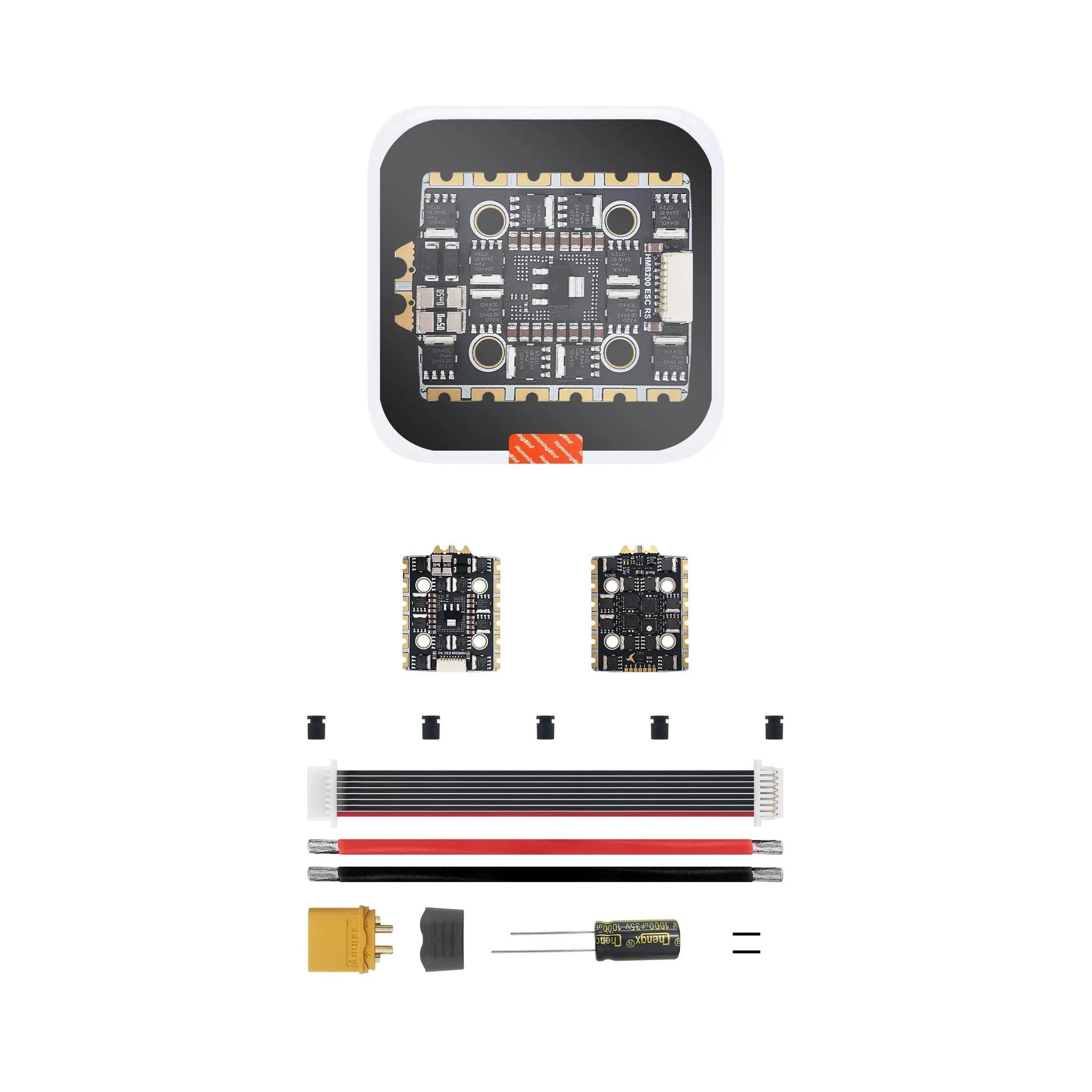

Include:
1x Hummingbird 200 ESC RaceSpec 80A 3-6S AM32 20x20 Design for Extreme Racer
5x Grommet
1x 14awg Power cable
1x XT60 Plug
1x 8Pin 100mm Silicone Cable for FC Connection
1x 1000uf Capacitor
2x Tiny heat shrink for capacitor

Hummingbird 200 ESC RaceSpec 80A 3–6S AM32 20x20 – ออกแบบเพื่อสุดยอดนักแข่ง

คำอธิบายสินค้า:
Hummingbird 200 RaceSpec 4in1 ESC คือ ESC ขนาดกะทัดรัดที่ได้รับการปรับจูนมาโดยเฉพาะสำหรับการแข่งขัน FPV ขนาด 5 นิ้วในระดับสูงสุด ด้วยขนาดติดตั้ง 20x20mm ที่เหมาะกับเฟรมแบบ low-profile ESC รุ่นนี้ได้รับการพัฒนาร่วมกับนักแข่งมืออาชีพ Kyle Buell (Twidgit) เพื่อแก้ปัญหาหลักที่นักแข่งมักเจอ เช่น การร้อนเกินของ MOSFET การหลุดของแผ่นบัดกรีหลังการชน และขนาด ESC ที่ใหญ่เกินไป

Hummingbird 200 RaceSpec สามารถจ่ายกระแสต่อเนื่องได้ถึง 80A ต่อช่อง (10 วินาที) และกระแสสูงสุด 100A (3 วินาที) รองรับแบตเตอรี่ 3–6S LiPo ให้พลังและความเสถียรสำหรับการเร่งรอบสูงของโดรนแข่งยุคใหม่

บอร์ดผลิตจาก PCB 6 ชั้น, ทองแดงหนา 3oz, เคลือบทองและเจาะรูแบบ blind vias เพื่อความทนทานและการระบายความร้อนที่ยอดเยี่ยม พร้อมด้วย TVS diode ขนาด 400W จำนวน 2 ตัว สำหรับป้องกันแรงดันกระชากโดยไม่ต้องติดตั้งอุปกรณ์เสริมภายนอก ช่วยให้การติดตั้งสะอาดและปลอดภัยยิ่งขึ้น

จุดเด่นอีกอย่างคือ แผ่นบัดกรีมอเตอร์แบบ 3D (3D Motor Pad Structure) ซึ่งออกแบบให้บัดกรีได้ทั้งด้านบน ด้านล่าง และด้านข้างของบอร์ด ทำให้จุดเชื่อมแข็งแรงยิ่งขึ้น ลดปัญหาแผ่นบัดกรีหลุดแม้หลังการชนแรง ๆ

ภายในใช้ MCU AT32F421 ที่มาพร้อม gate driver ในตัว ทำงานร่วมกับเฟิร์มแวร์ AM32 ที่ให้การตอบสนองนุ่มนวล แม่นยำ และสามารถปรับแต่งได้แบบ open-source ทั้งหมดในขนาดบอร์ดเล็กกระทัดรัด 20x20mm

ไม่ว่าคุณจะกำลังล่ารางวัลบนโพเดียมหรือซ่อมโดรนระหว่างรอบแข่ง Hummingbird 200 RaceSpec ESC ถูกสร้างมาเพื่อรองรับทุกสถานการณ์ ด้วยพลังและความทนทานที่นักแข่งไว้วางใจได้

สเปกสินค้า:

• แรงดันอินพุต: 3–6S LiPo

• กระแสต่อเนื่อง (10 วินาที): 80A ต่อช่อง

• กระแสสูงสุด: 100A (ไม่เกิน 3 วินาที)

• เฟิร์มแวร์: AM32

• MCU: AT32F421 พร้อม gate driver ในตัว

• ระบบป้องกันแรงดัน: TVS Diode 2 ตัว (400W ต่อชิ้น)

• แผ่นบัดกรีมอเตอร์: แบบ 3D (บัดกรีได้ด้านบน / ล่าง / ข้าง)

• PCB: 6 ชั้น, ทองแดง 3oz, blind vias, เคลือบทอง

• คอนเนคเตอร์สัญญาณ: 8-pin JST-SH 1.0

• จุดเชื่อมต่อไฟหลัก: เสริมความแข็งแรงสำหรับกระแสสูง (BAT+ / BAT–)

• รูปแบบการติดตั้ง: 20x20mm (รู M3)

• ขนาด: 35 x 45 mm (รวมจุดบัดกรี)

• น้ำหนัก: ประมาณ 13.9g (ไม่รวมสายและคาปาซิเตอร์)

• การใช้งาน: โดรนแข่งขนาด 5 นิ้ว ที่ต้องการความทนทานสูงสุด

• เคลือบป้องกัน: Nano Coating

ภายในกล่องประกอบด้วย:

• 1x Hummingbird 200 ESC RaceSpec 80A 3–6S AM32 20x20 (ออกแบบสำหรับนักแข่งระดับสุดขั้ว)

• 5x ยางรองกันสั่น (Grommet)

• 1x สายไฟหลักขนาด 14AWG

• 1x ขั้วต่อ XT60

• 1x สายซิลิโคน 8Pin ยาว 100 มม. (สำหรับเชื่อมต่อกับ FC)

• 1x คาปาซิเตอร์ 1000µF

• 2x ท่อหดขนาดเล็ก (สำหรับหุ้มคาปาซิเตอร์)
