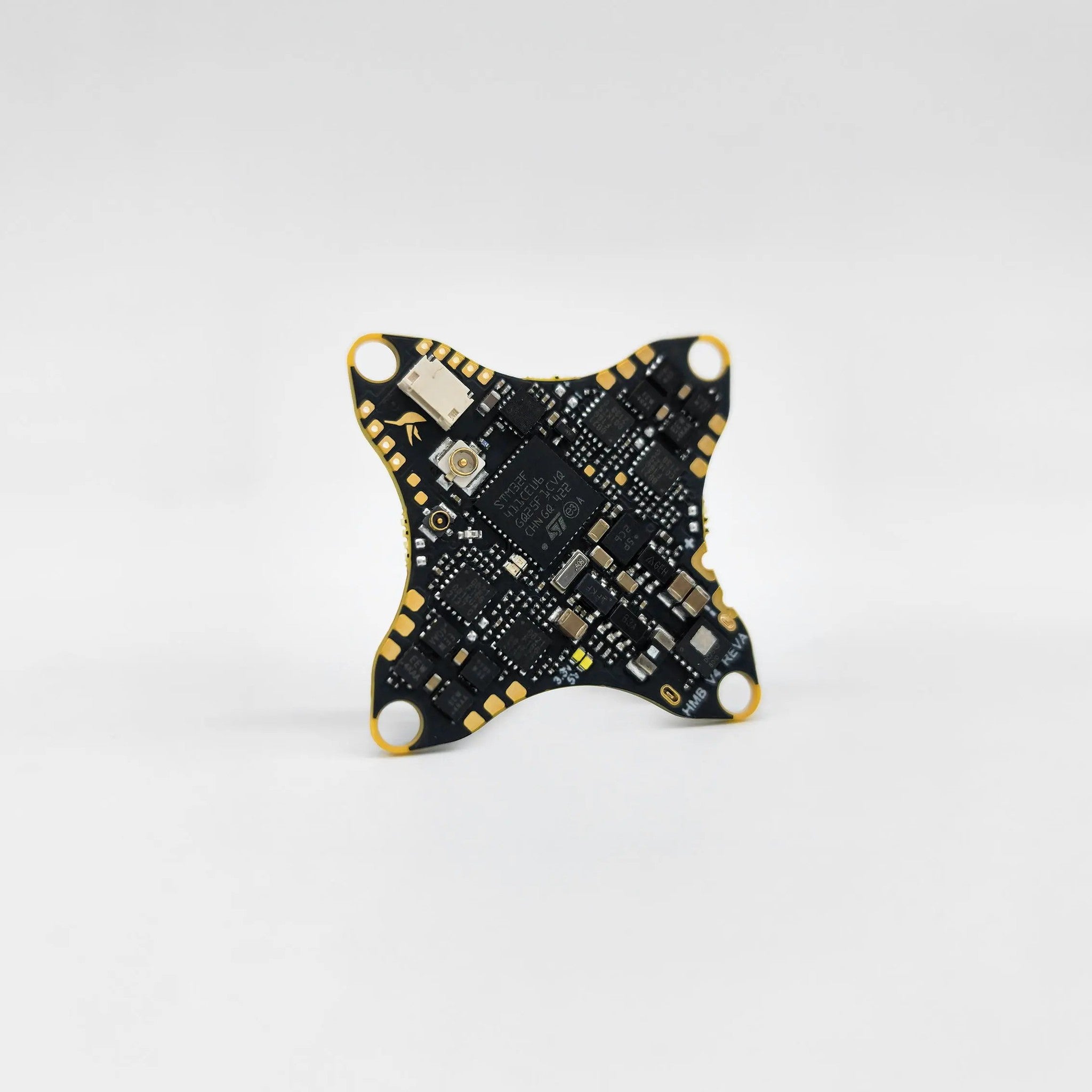

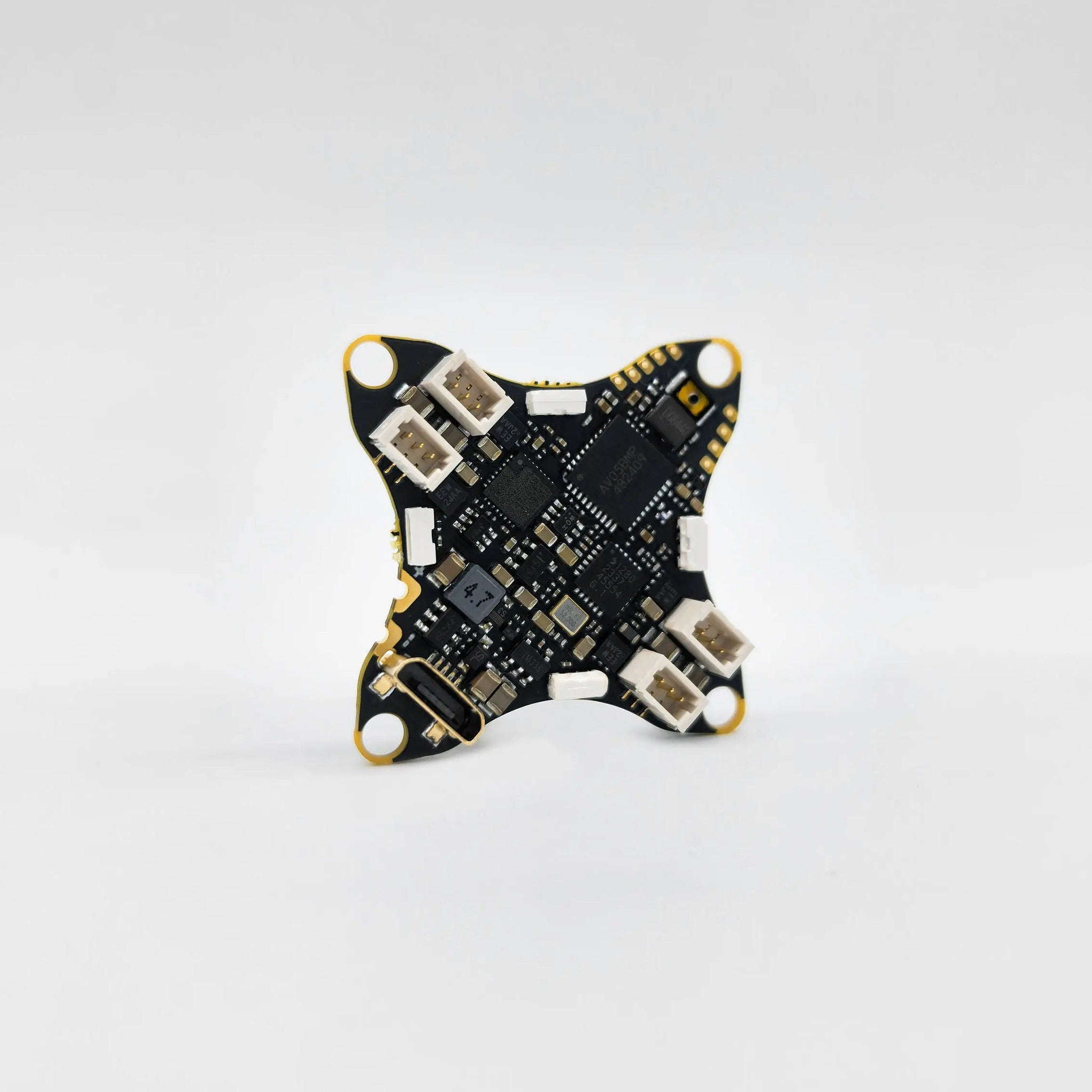

HummingBird V4 AIO Flight Controller ExpressLRS(ELRS)2.4g with 25-400mw VTX

Firmware - Link

MCU: STM32F411
GYRO：BMI270
VTX:  25mw for Racing/ 100mw and up to 400mw SmartMax temperature control with BeeTX 5.8Ghz Antenna
ESC: 12A BLHeliS pre-flashed with Bluejay 0.19.2 Target: O-H-10 48kHz
ESC Connector: JST-1.0 3Pin
OSD: NBD7456 Graphical OSD compatible with Betaflight OSD
Receiver: 2.4G Antenna with MHF3 connector
Flight Controller Weight: 4.57g(Include antennas and battery connector)
Flight Controller Size: Outer dimensions: 29x29x7.6mm
Flight Controller Holes: 25.5x25.5mm
Battery input: 1S Only
Uart1: free
Uart2: free
Power Plug: NewBeeDrone NX69 Connector

SPI ELRS3.x receiver (Binding instruction: power on the drone, push the bind button under the flight controller to get into bind mode. If your remote control is not ELRS3.x or above version. You will need to update your remote controller ELRS to 3.x version because betaflight 4.5 will no longer support any lower version of 3.0)
Please read through the SPI base information if you have difficulty with binding

HummingBird V4 AIO Flight Controller ExpressLRS (ELRS) 2.4GHz พร้อม VTX 25–400mW

คำอธิบายสินค้า:
HummingBird V4 AIO Flight Controller คือบอร์ดควบคุมการบินแบบ All-In-One ที่ออกแบบมาเพื่อมอบสมรรถนะสูงสุดในโดรนขนาดเล็ก รองรับระบบ ExpressLRS (ELRS) 2.4GHz และ VTX กำลังส่งสูงสุดถึง 400mW พร้อมการควบคุมอุณหภูมิอัจฉริยะ (SmartMax) เพื่อความเสถียรของสัญญาณภาพ FPV ตลอดการบิน

บอร์ดนี้ใช้ MCU รุ่น STM32F411 พร้อม Gyro BMI270 ให้การตอบสนองที่รวดเร็วและแม่นยำ เหมาะสำหรับนักบินที่ต้องการความนิ่งและการควบคุมที่เฉียบคม ระบบ ESC ภายในขนาด 12A BLHeliS มาพร้อมเฟิร์มแวร์ Bluejay 0.19.2 (Target: O-H-10, 48kHz) ให้การทำงานลื่นไหลและประสิทธิภาพมอเตอร์สูงสุด

VTX ในตัวสามารถปรับระดับกำลังส่งได้ระหว่าง 25mW (สำหรับการแข่งขัน), 100mW, และสูงสุดถึง 400mW พร้อมระบบควบคุมอุณหภูมิอัตโนมัติ เพื่อป้องกันความร้อนสูงเกินไป ใช้เสาอากาศ BeeTX 5.8GHz เพื่อคุณภาพสัญญาณที่ชัดเจน

ตัวบอร์ดมาพร้อม OSD NBD7456 แบบกราฟิก ที่เข้ากันได้กับ Betaflight OSD, และมี ตัวรับสัญญาณ ELRS แบบ SPI พร้อมขั้วต่อเสาอากาศ MHF3 น้ำหนักเบาเพียง 4.57 กรัม (รวมเสาอากาศและขั้วต่อแบตเตอรี่) และติดตั้งง่ายด้วยขนาด 25.5x25.5 มม.

บอร์ดนี้ใช้พลังงานจากแบตเตอรี่ 1S เท่านั้น และใช้ขั้วต่อไฟแบบ NewBeeDrone NX69 Connector

สเปกสินค้า (Specifications)

  • MCU: STM32F411

  • Gyro: BMI270

  • VTX: 25mW (โหมดแข่ง) / 100mW / สูงสุด 400mW พร้อม SmartMax temperature control

  • เสาอากาศ VTX: BeeTX 5.8GHz Antenna

  • ESC: 12A BLHeliS (เฟิร์มแวร์ Bluejay 0.19.2, Target: O-H-10, 48kHz)

  • ขั้วต่อ ESC: JST-1.0 3Pin

  • OSD: NBD7456 (กราฟิก OSD รองรับ Betaflight OSD)

  • ตัวรับสัญญาณ: ELRS 2.4GHz พร้อมเสาอากาศ MHF3 connector (SPI-based)

  • แรงดันอินพุต: 1S LiPo เท่านั้น

  • UART1: ว่าง

  • UART2: ว่าง

  • ขั้วต่อไฟหลัก: NewBeeDrone NX69 Connector

  • น้ำหนัก: 4.57 กรัม (รวมเสาอากาศและขั้วต่อแบตเตอรี่)

  • ขนาดบอร์ด: 29 × 29 × 7.6 มม.

  • รูติดตั้ง: 25.5 × 25.5 มม.

คำแนะนำการเชื่อมต่อ (Binding Instruction)

ตัวรับสัญญาณ SPI ELRS 3.x อยู่ภายในบอร์ด

  1. เปิดไฟโดรน

  2. กดปุ่ม Bind ที่อยู่ใต้บอร์ดควบคุมเพื่อเข้าสู่โหมดจับคู่ (Bind Mode)

  3. หากรีโมตของคุณยังไม่ใช่เวอร์ชัน ELRS 3.x ขึ้นไป จำเป็นต้องอัปเดตเฟิร์มแวร์ของรีโมตให้เป็นเวอร์ชัน 3.x เนื่องจาก Betaflight 4.5 จะไม่รองรับเวอร์ชันต่ำกว่า 3.0 อีกต่อไป

หากพบปัญหาในการเชื่อมต่อ โปรดอ่านข้อมูลเพิ่มเติมเกี่ยวกับระบบ SPI-based receiver เพื่อทำความเข้าใจขั้นตอนการ Bind อย่างถูกต้อง
