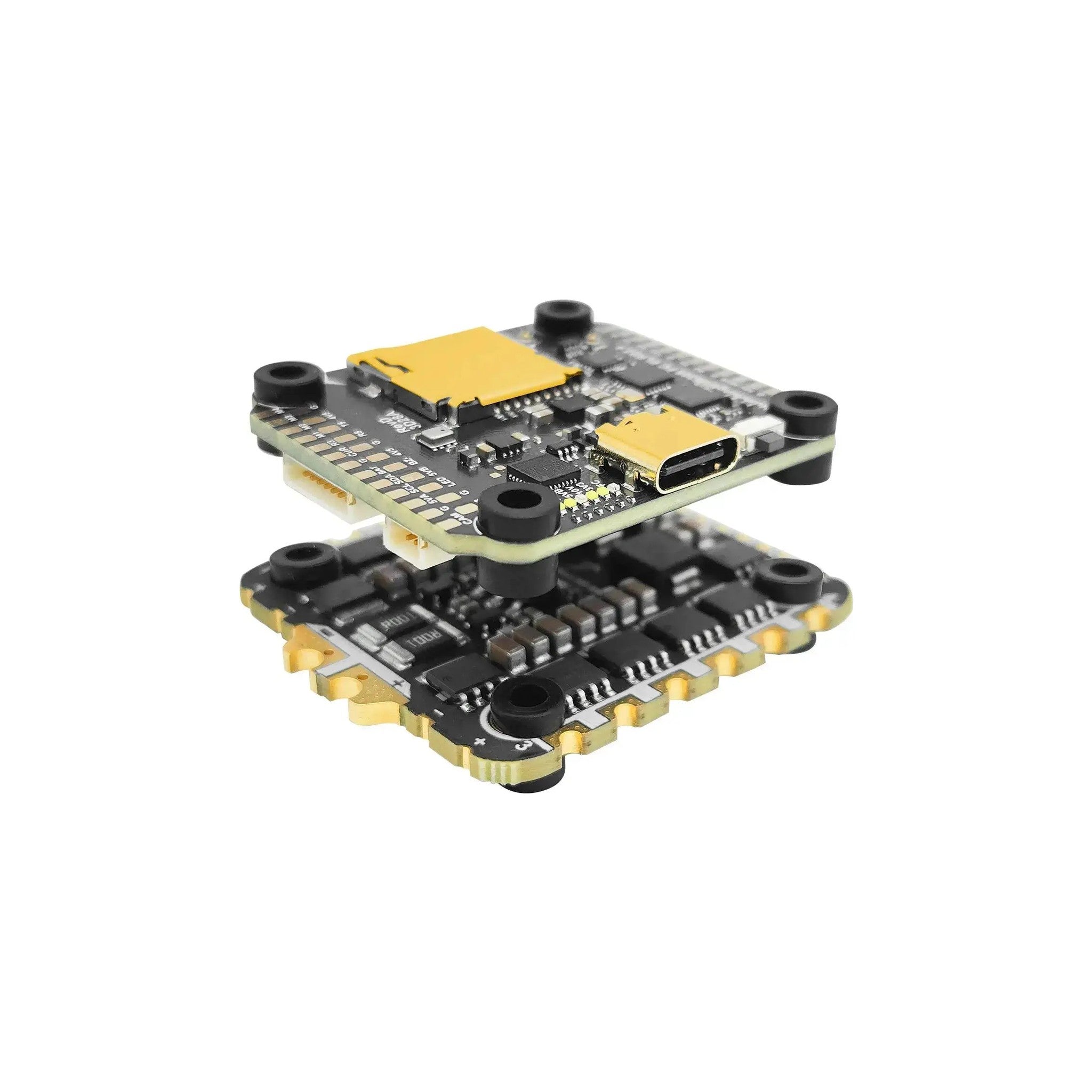

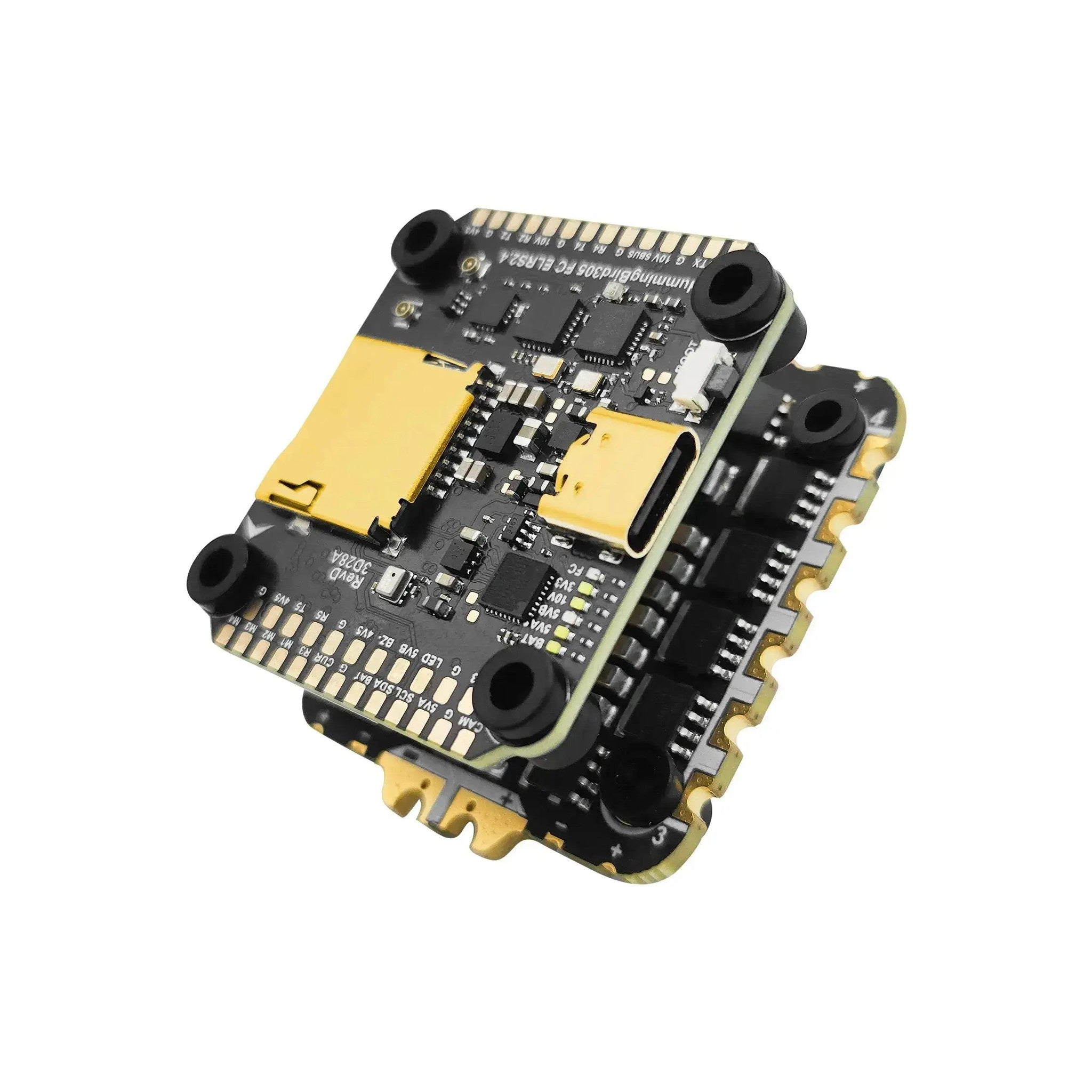

Hummingbird 305 Flight Controller F722 ICM42688 with Diversity ELRS 2.4 Receiver 30x30
The Hummingbird 305 Flight Controller F722 ICM42688 with Diversity ELRS 2.4 Receiver 30x30 is a high-performance flight controller tailored for 5” and larger builds, offering cutting-edge processing, integrated diversity ExpressLRS receiver, and compatibility with both Betaflight and iNAV firmware.

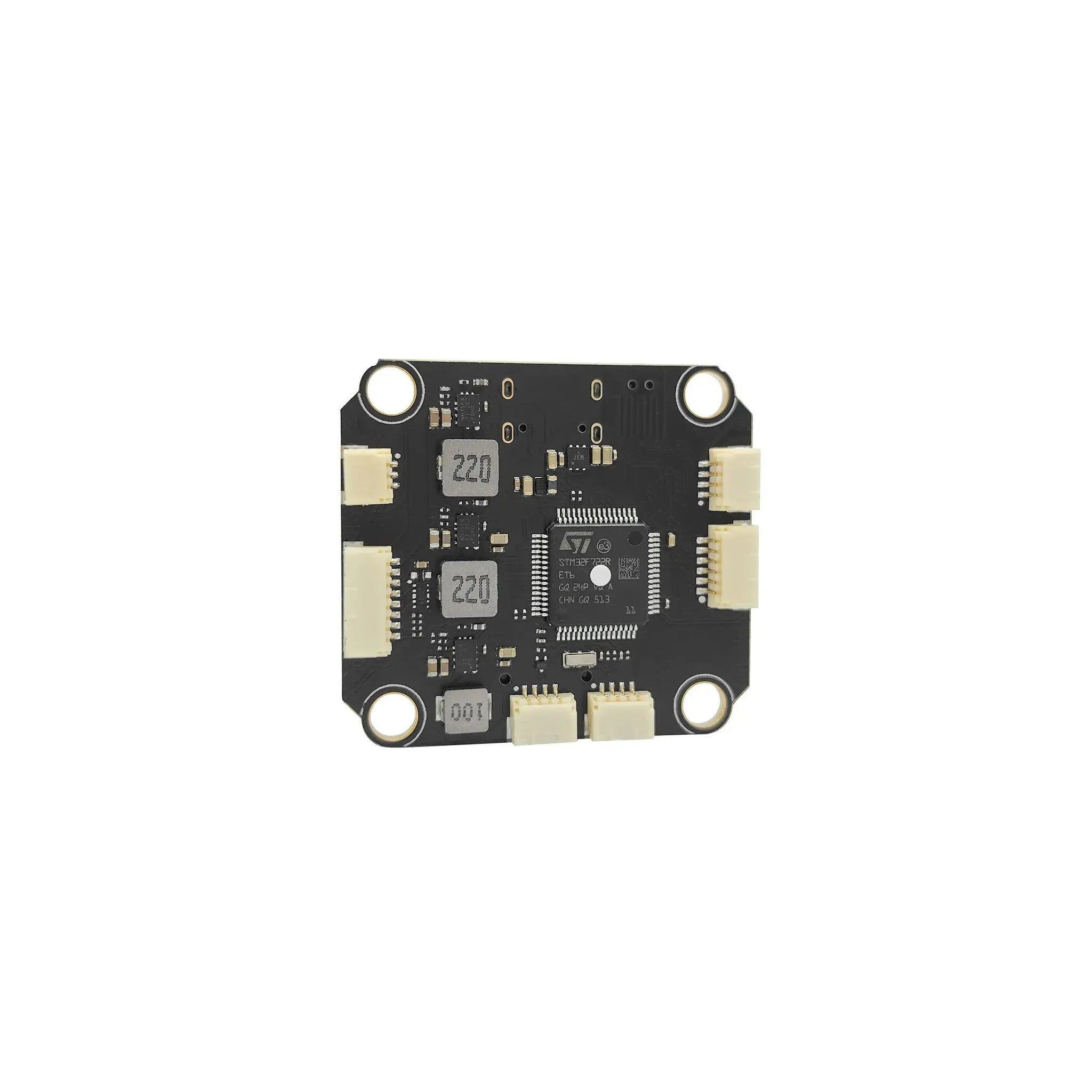

At the heart of the board is the STM32F722 MCU running at 216MHz, delivering exceptional responsiveness for advanced control algorithms. Paired with the industry-recommended ICM-42688 gyro powered by its own independent LDO, the flight controller ensures ultra-clean signal acquisition and minimal noise.
Designed with triple independent BECs — 10V 2A and dual 5V 2A regulators — the board provides stable and reliable power for your HD VTX, GPS, LEDs, and other peripherals. It also includes the high-precision SPL06-001 barometer and a TCXO oscillator for improved GPS lock and stable sensor readings in extreme environments.
One of the biggest highlights is the integrated 2.4GHz ExpressLRS Diversity Receiver, featuring dual antennas and onboard LNA boost. Enjoy rock-solid control link quality with reduced latency, maximum signal integrity, and less wiring hassle.
Whether you’re flying analog or digital, the Hummingbird 305 has you covered. Analog pilots benefit from the built-in NBD7456 chip for OSD, while digital users will appreciate the plug-and-play support for DJI FPV systems via UART4.
Key Features
-
STM32F722 MCU @ 216MHz
-
ICM-42688 gyro with dedicated LDO
-
Triple Independent BEC: 10V 2A + 5V 2A x2
-
Built-in ExpressLRS 2.4GHz Diversity Receiver withTCXO oscillator MHF3 connector
Firmware target name(NewBeeDrone Diversity 2.4Ghz RX V2) -
SPL06-001 barometer
-
Analog OSD via onboard NBD7456 chip
-

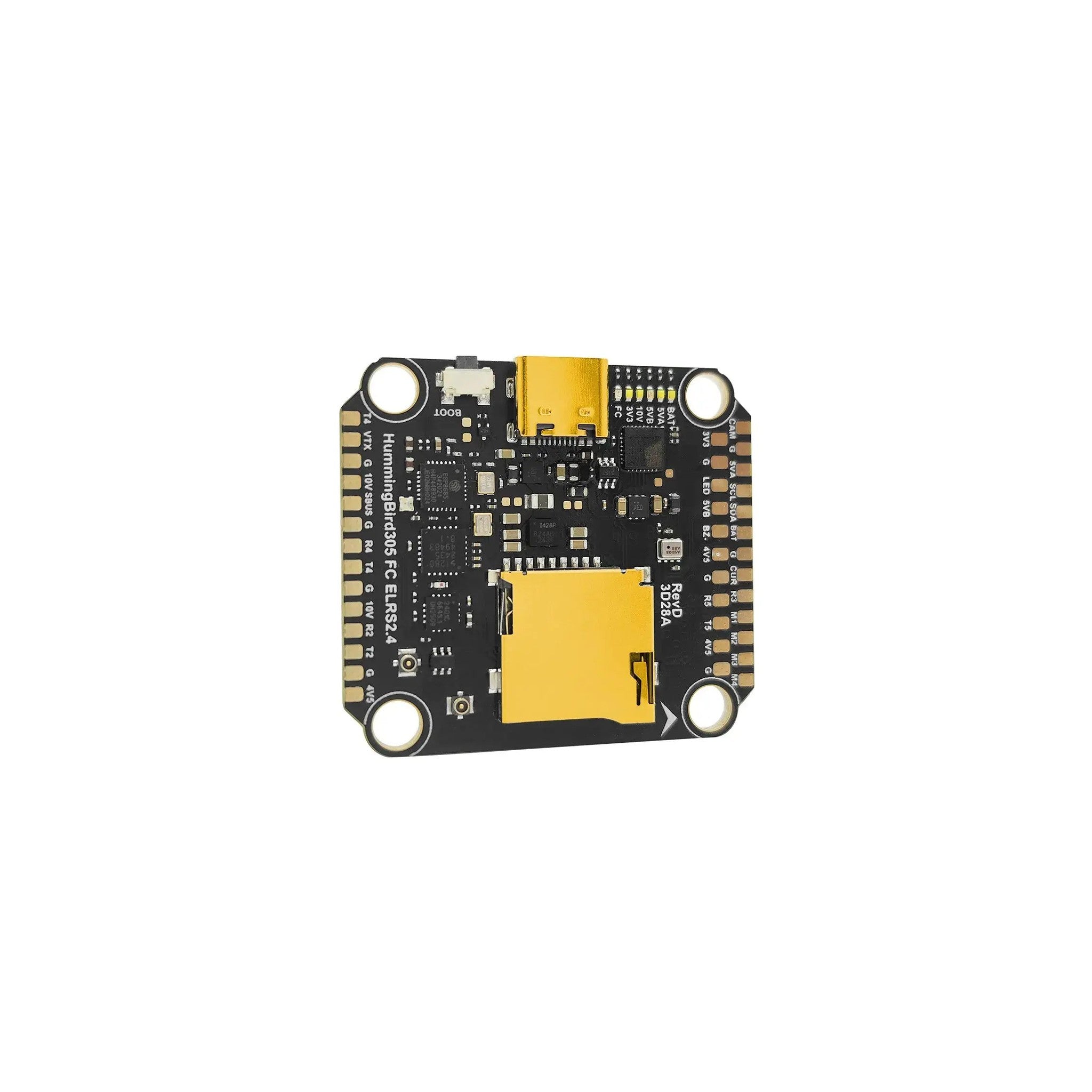

SD card slot for Blackbox logging
-
4x UARTs + 1x I2C port for expanded connectivity
-
LED and buzzer pads ready
-
USB-powered 4.5V pad available
-
Analog video in/out pads on board
-
Supports Betaflight and iNAV firmware
UART Assignment
-
UART6: Internal ELRS RX
-
UART4: DJI HD VTX
-
UART1 RX: SBUS input
-
UART2 & UART5: Free
-
I2C port: Ready for compass or other I2C devices
Power Rails with Status LEDs
-
VBAT / 10V / 5Va / 5Vb / 3.3V power lines monitored
-
FC Status indicator light onboard
Specifications
-
Mounting: 30.5x30.5mm (M3)
-
Dimensions: 36x36mm
-
Weight: [TBD, e.g. 9.8g] (excluding grommets)
-
Input Voltage: 3–8S LiPo
-
Firmware: Betaflight / INAV
- Comes with Nano Coating
Perfect for pilots who want:
-
Integrated ELRS without external receivers
-
Clean analog or digital video feed
-
Powerful 30x30 FC for freestyle or long-range missions
-
iNAV support for GPS and barometer-assisted flights
User Guide: Link
Wire Diagram:

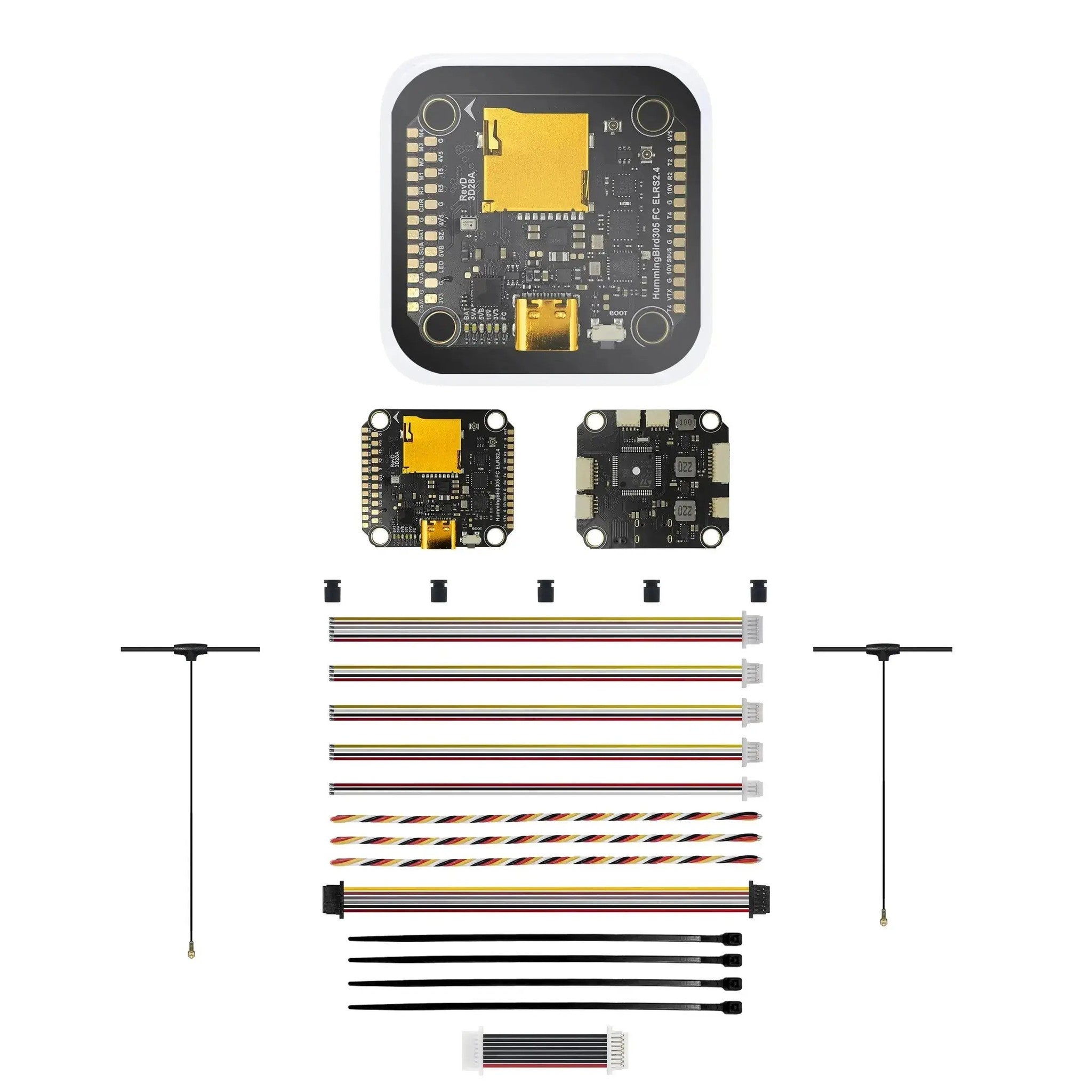

Include:
1x Hummingbird 305 Flight Controller F722 ICM42688 with Diversity ELRS 2.4 Receiver 30x30
2x 2.4G ELRS Antenna with MHF3 Connector
5x Grommets
1x DJI O3/O4 plug and play cable 100mm
1x SH1.0 3Pin 100mm for analog camera
3x SH1.0 4Pin 100mm for UART Port
1x SH1.0 6Pin 100mm for HD VTX
3x 120mm silicon wire 4color cable
1x SH1.0 8Pin 96mm for FC to ESC
คอนโทรลเลอร์การบิน Hummingbird 305 Flight Controller F722 ICM42688 พร้อมตัวรับสัญญาณ Diversity ELRS 2.4GHz (ขนาดติดตั้ง 30x30mm)
Hummingbird 305 Flight Controller F722 ICM42688 พร้อมตัวรับสัญญาณ Diversity ELRS 2.4GHz เป็นคอนโทรลเลอร์การบินประสิทธิภาพสูง ออกแบบมาสำหรับโดรนขนาด 5 นิ้วขึ้นไป โดดเด่นด้วยการประมวลผลที่ทรงพลัง ตัวรับสัญญาณ ExpressLRS แบบ Diversity ในตัว และรองรับทั้งเฟิร์มแวร์ Betaflight และ iNAV
หัวใจหลักของบอร์ดคือ MCU STM32F722 ที่ทำงานที่ความเร็ว 216MHz ให้การตอบสนองที่ยอดเยี่ยมต่ออัลกอริทึมควบคุมขั้นสูง จับคู่กับ ไจโร ICM-42688 ที่ใช้ LDO แยกเฉพาะ เพื่อให้สัญญาณการบินสะอาดและลดสัญญาณรบกวนได้อย่างมีประสิทธิภาพ
บอร์ดมาพร้อม BEC อิสระ 3 ชุด (10V 2A และ 5V 2A x2) ให้พลังงานที่เสถียรสำหรับ HD VTX, GPS, LED และอุปกรณ์เสริมอื่น ๆ พร้อมด้วย บารอมิเตอร์ SPL06-001 ความละเอียดสูง และ TCXO oscillator เพื่อการจับสัญญาณ GPS ที่เร็วขึ้นและอ่านค่าที่แม่นยำในทุกสภาพแวดล้อม
จุดเด่นอีกอย่างคือ ตัวรับสัญญาณ ExpressLRS 2.4GHz Diversity ในตัว พร้อมเสาอากาศคู่และวงจรขยายสัญญาณ (LNA) ให้ลิงก์ควบคุมที่เสถียร ลดความหน่วงของสัญญาณ และลดความยุ่งยากของการต่อสาย
ไม่ว่าคุณจะบินแบบ Analog หรือ Digital บอร์ดนี้รองรับครบ — นักบินสายอนาล็อกจะได้ ชิป NBD7456 สำหรับ OSD ในตัว ส่วนผู้ใช้ระบบดิจิทัลสามารถเชื่อมต่อ DJI FPV ผ่าน UART4 ได้แบบ Plug-and-Play
คุณสมบัติหลัก
-
MCU STM32F722 @ 216MHz
-
Gyro ICM-42688 พร้อม LDO แยก
-
BEC อิสระ 3 ชุด: 10V 2A + 5V 2A x2
-
ตัวรับสัญญาณ ExpressLRS 2.4GHz Diversity ในตัว พร้อม TCXO oscillator และหัวต่อ MHF3
-
เฟิร์มแวร์ทาร์เก็ต: NewBeeDrone Diversity 2.4GHz RX V2
-
บารอมิเตอร์ SPL06-001
-
OSD อนาล็อก ผ่านชิป NBD7456 ในตัว
-
ช่องใส่ SD card สำหรับบันทึก Blackbox
-
พอร์ต UART 4 ช่อง + I2C 1 ช่อง เพื่อขยายการเชื่อมต่อ
-
รองรับ LED และ buzzer pads
-
มี 4.5V pad สำหรับจ่ายไฟผ่าน USB
-
มี ขา Video In/Out สำหรับระบบอนาล็อก
-
รองรับ Betaflight และ iNAV firmware
การกำหนดค่า UART
-
UART6: ใช้สำหรับตัวรับสัญญาณ ELRS ภายใน
-
UART4: สำหรับ DJI HD VTX
-
UART1 RX: สำหรับสัญญาณ SBUS
-
UART2 และ UART5: ว่างสำหรับอุปกรณ์อื่น
-
I2C Port: สำหรับ Compass หรืออุปกรณ์ I2C อื่น ๆ
ระบบจ่ายไฟและไฟแสดงสถานะ
-
ตรวจสอบแรงดันไฟของแต่ละราง: VBAT / 10V / 5Va / 5Vb / 3.3V
-
มีไฟแสดงสถานะของ FC บนบอร์ด
สเปกทางเทคนิค
-
ขนาดติดตั้ง: 30.5x30.5mm (รู M3)
-
ขนาดบอร์ด: 36x36mm
-
น้ำหนัก: [รอการยืนยัน เช่น 9.8g ไม่รวมยางกันสั่น]
-
แรงดันไฟขาเข้า: 3–8S LiPo
-
เฟิร์มแวร์ที่รองรับ: Betaflight / iNAV
-
เคลือบ Nano Coating ป้องกันความชื้นและฝุ่น
เหมาะสำหรับนักบินที่ต้องการ
-
ตัวรับสัญญาณ ELRS ในตัว ไม่ต้องต่อภายนอก
-
ระบบวิดีโอที่คมชัดทั้ง Analog และ Digital
-
FC ขนาด 30x30 ที่ทรงพลัง เหมาะกับ freestyle หรือ long-range
-
รองรับ iNAV สำหรับการบินร่วมกับ GPS และ Barometer
อุปกรณ์ภายในกล่อง
-
1x Hummingbird 305 Flight Controller F722 ICM42688 with Diversity ELRS 2.4 Receiver (30x30)
-
2x เสาอากาศ 2.4GHz ELRS พร้อมหัวต่อ MHF3
-
5x ยางกันสั่น (Grommets)
-
1x สาย DJI O3/O4 Plug & Play ความยาว 100mm
-
1x สาย SH1.0 3Pin 100mm สำหรับกล้องอนาล็อก
-
3x สาย SH1.0 4Pin 100mm สำหรับพอร์ต UART
-
1x สาย SH1.0 6Pin 100mm สำหรับ HD VTX
-
3x สายซิลิโคน 4 สี ความยาว 120mm
-
1x สาย SH1.0 8Pin 96mm สำหรับเชื่อมต่อ FC กับ ESC
