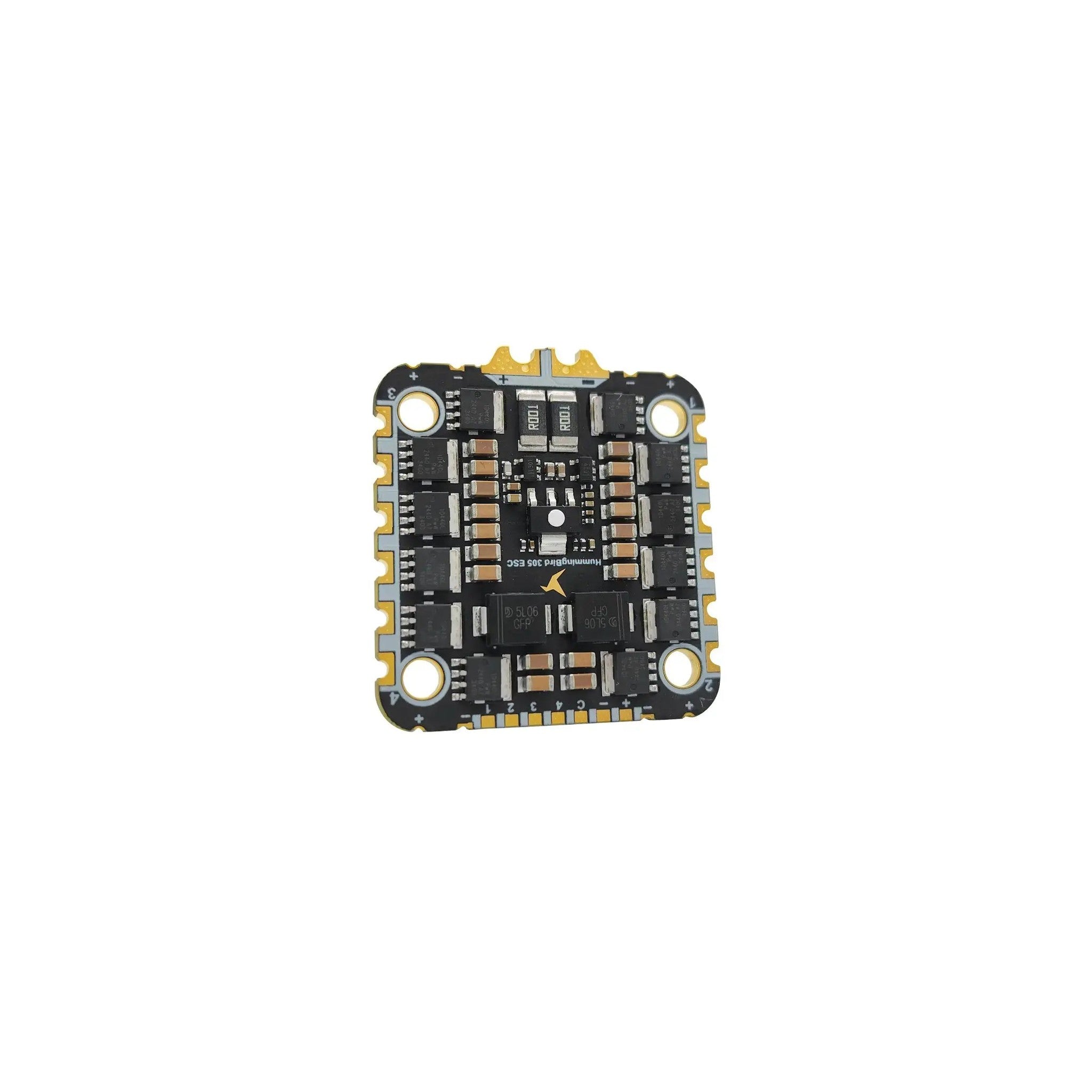

Hummingbird 305 4in1 ESC 80A 3-8S AM32 30x30 Built for Durability & Reliability
The Hummingbird 305 4in1 ESC 80A 3–8S AM32 30x30 is engineered for pilots who demand uncompromising power, durability, and clean design in high-performance FPV drones. Designed to handle up to 80A continuous for 10 seconds and 100A burst for 3 seconds per channel, this ESC delivers reliable current output for even the most demanding builds from 5-inch freestyle drones to 10-inch long-range platforms.
Featuring a 6-layer, 3oz copper PCB with blind via gold plating, the Hummingbird 305 4in1 ESC maximizes electrical conductivity and thermal dissipation. The board integrates three massive onboard TVS diodes, providing surge protection rated for over 1.5kW peak power—eliminating the need for external TVS components.
Powered by the AT32F421 MCU with a built-in gate driver, this ESC runs AM32 firmware for ultra-smooth throttle response and modern configurability. The corner-mounted capacitor pads make it easy to add extra filtering for large drone builds like 7” or 10”, without messy wiring.
If you’re building a heavy-duty, reliable FPV system with up to 8S LiPo support, the Hummingbird 305 4in1 ESC is the bulletproof power system you need.
Specification:
- Continuous Current for 10 seconds: 80A per channel
- Burst Current: 100A for 3 seconds
- Battery Input: 3–8S LiPo
- PCB: 6-Layer, 3oz Copper with Blind Via and Gold Plating
- TVS Protection: 3x Onboard TVS Diodes (Rated for 1.5kW Peak Power)

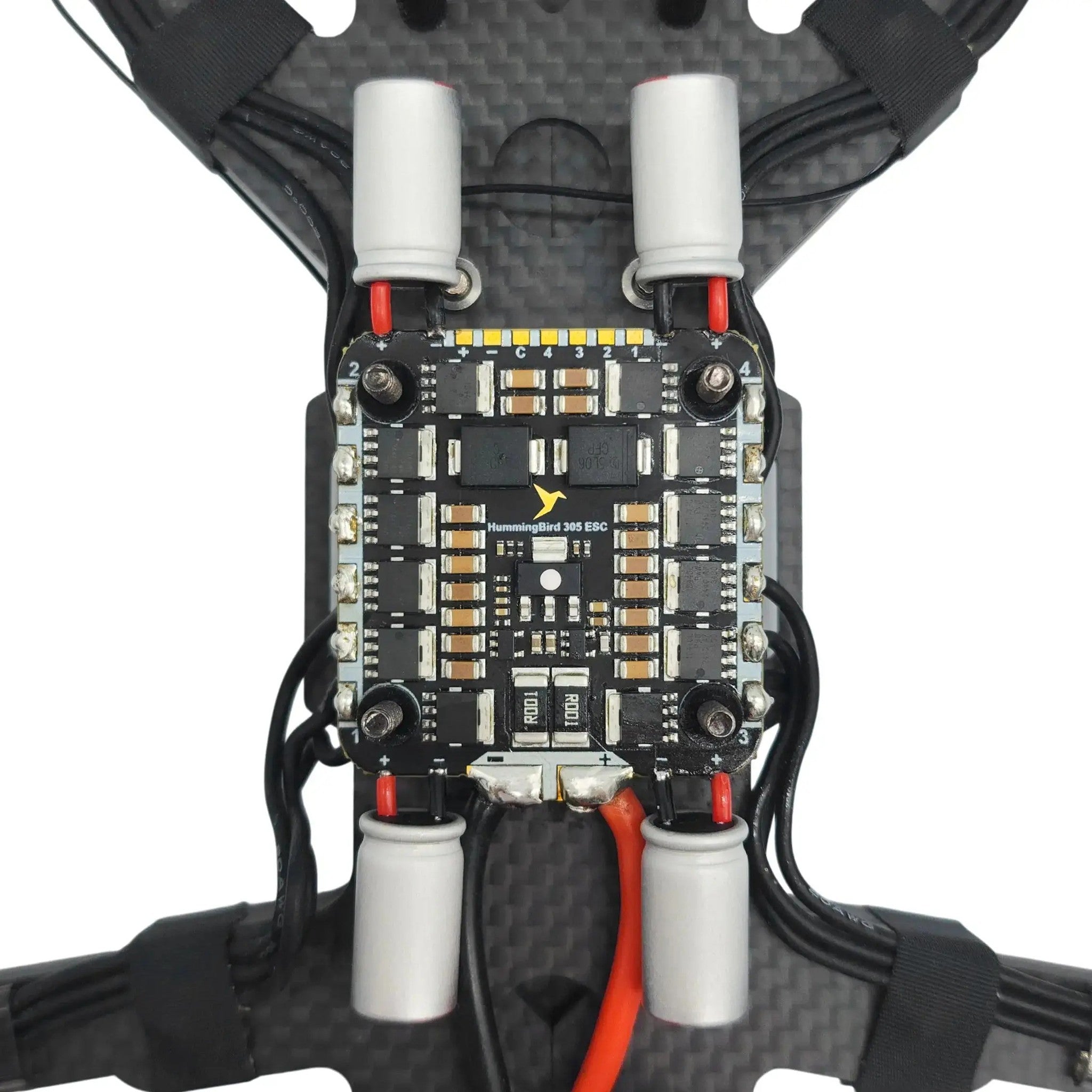

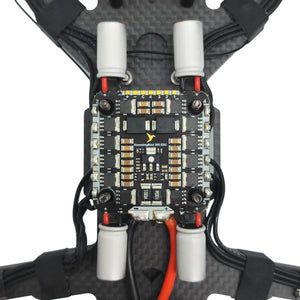

- Capacitor Support: 4x Corner-Mounted Cap Pads for External Capacitor
- Firmware: AM32 Open-Source Firmware
- Mounting Pattern: 30.5x30.5mm (M3 Holes)

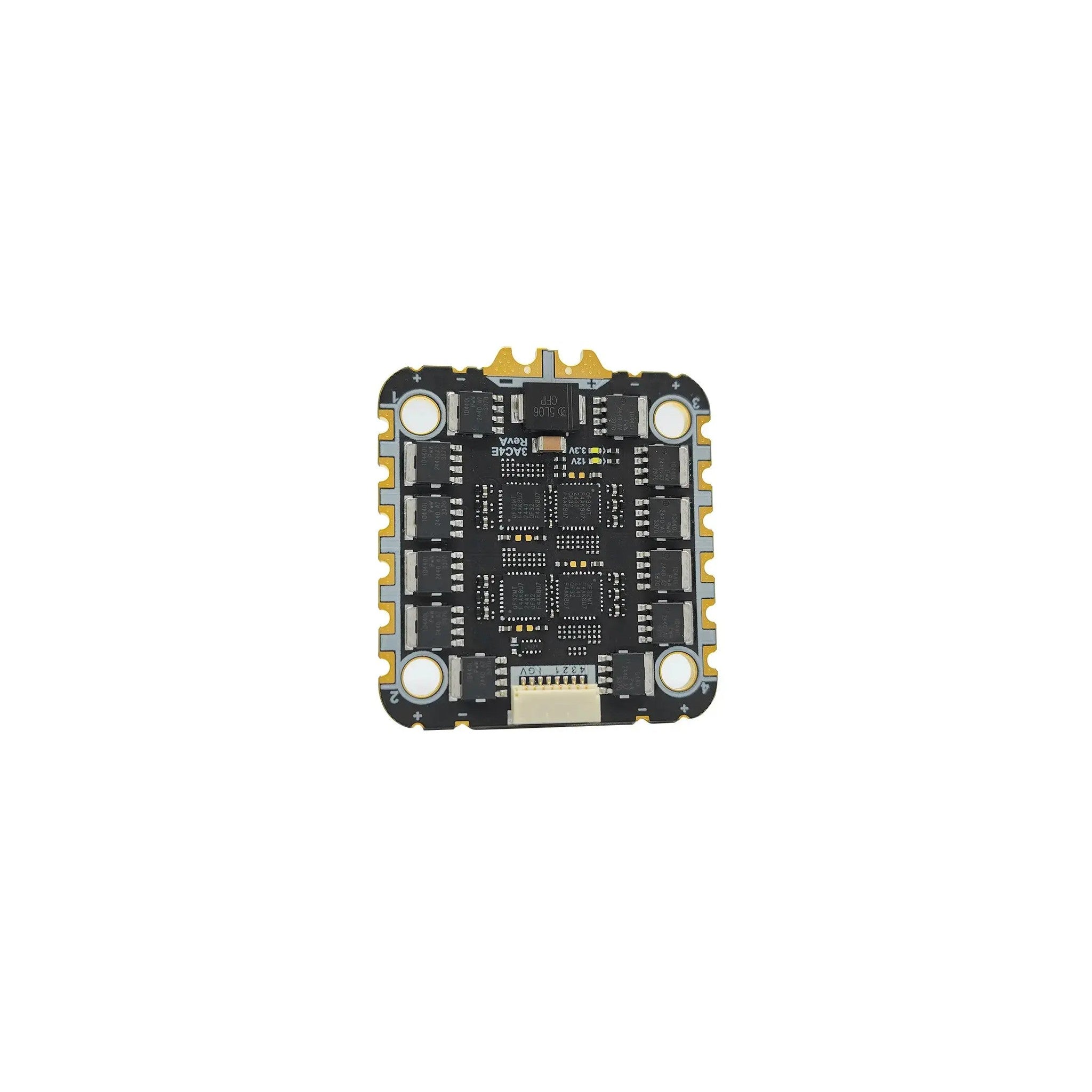

- Connector: 8-Pin JST-SH1.0 Signal Cable
- Dimensions: 43x43mm including pads
- Weight: ~14.5g (without wires or capacitor)
- Motor Pads: Large Dedicated Motor Solder Pads (M1–M4)
- Power Pads: High Current Power Pads (BAT+ / BAT-)
- Use Case: Optimized for 5", 6", 7", and 10" FPV Drones
- Comes with Nano Coating
User Guide: Link
Wire Diagram:
Include:
1x Hummingbird 305 4in1 ESC 80A 3-8S AM32 30x30 Built for Durability & Reliability
5x Grommet
1x 14awg Power cable
1x XT60 Plug
1x 8Pin 100mm Silicone Cable for FC Connection
1x 1000uf Capacitor
2x Tiny heat shrink for capacitor
Hummingbird 305 4in1 ESC 80A 3–8S AM32 (ขนาดติดตั้ง 30x30mm)
ออกแบบมาเพื่อความทนทานและความน่าเชื่อถือสูงสุด
Hummingbird 305 4in1 ESC 80A 3–8S AM32 ถูกออกแบบมาสำหรับนักบิน FPV ที่ต้องการพลังสูงสุด ความทนทาน และงานประกอบที่สะอาดเรียบในระบบโดรนสมรรถนะสูง รองรับกระแส ต่อเนื่อง 80A ต่อช่องเป็นเวลา 10 วินาที และ กระแสพุ่งชั่วขณะ 100A เป็นเวลา 3 วินาทีต่อช่อง มอบพลังที่มั่นคงสำหรับโดรนทุกประเภท ตั้งแต่โดรนฟรีสไตล์ขนาด 5 นิ้ว ไปจนถึงโดรนระยะไกลขนาด 10 นิ้ว
แผงวงจรออกแบบด้วย PCB แบบ 6 ชั้น ทองแดงหนา 3oz พร้อมเคลือบทอง Blind Via เพื่อเพิ่มการนำไฟฟ้าและระบายความร้อนได้อย่างมีประสิทธิภาพ พร้อม TVS ไดโอดในตัว 3 ตัว ที่ให้การป้องกันไฟกระชากได้สูงสุดกว่า 1.5kW ทำให้ไม่จำเป็นต้องใช้ TVS ภายนอก
ขับเคลื่อนด้วย MCU AT32F421 ที่รวม Gate Driver ไว้ในตัว ใช้งานร่วมกับ เฟิร์มแวร์ AM32 แบบ Open Source ให้การตอบสนองคันเร่งที่นุ่มนวล และสามารถตั้งค่าขั้นสูงได้อย่างยืดหยุ่น จุดต่อคาปาซิเตอร์ที่มุมบอร์ดทั้ง 4 จุดช่วยให้ต่อคาปาซิเตอร์เสริมได้ง่าย เหมาะอย่างยิ่งสำหรับโดรนขนาดใหญ่ เช่น 7” หรือ 10” โดยไม่ทำให้สายไฟรก
หากคุณกำลังสร้างระบบ FPV ที่ต้องการความเสถียรสูง รองรับแบตเตอรี่ 3–8S LiPo และต้องการ ESC ที่ทนถึกเป็นพิเศษ — Hummingbird 305 4in1 ESC คือพลังที่คุณวางใจได้
สเปกทางเทคนิค
-
กระแสต่อเนื่อง (10 วินาที): 80A ต่อช่อง
-
กระแสพุ่ง (3 วินาที): 100A
-
แรงดันไฟขาเข้า: 3–8S LiPo
-
PCB: 6 ชั้น ทองแดง 3oz เคลือบทองแบบ Blind Via
-
การป้องกันไฟกระชาก: TVS ไดโอดในตัว 3 ตัว (รองรับสูงสุด 1.5kW)
-
รองรับคาปาซิเตอร์เสริม: จุดต่อมุมบอร์ด 4 จุด
-
เฟิร์มแวร์: AM32 (Open Source)
-
ขนาดติดตั้ง: 30.5x30.5mm (รู M3)
-
หัวต่อสัญญาณ: JST-SH1.0 8-Pin
-
ขนาดบอร์ด: 43x43mm (รวมแผ่นแพด)
-
น้ำหนัก: ประมาณ 14.5g (ไม่รวมสายและคาปาซิเตอร์)
-
ขาเชื่อมต่อมอเตอร์: M1–M4 (ขนาดใหญ่ บัดกรีง่าย)
-
ขาไฟหลัก: BAT+ / BAT– สำหรับกระแสสูง
-
การใช้งานแนะนำ: โดรน FPV ขนาด 5”, 6”, 7” และ 10”
-
เคลือบ: Nano Coating ป้องกันความชื้นและฝุ่น
อุปกรณ์ภายในกล่อง
-
1x Hummingbird 305 4in1 ESC 80A 3–8S AM32 (30x30mm)
-
5x ยางกันสั่น (Grommets)
-
1x สายไฟ Power 14AWG
-
1x ขั้วต่อ XT60
-
1x สายซิลิโคน 8Pin ยาว 100mm สำหรับเชื่อมต่อกับ FC
-
1x คาปาซิเตอร์ 1000µF
-
2x ท่อหดขนาดเล็กสำหรับหุ้มคาปาซิเตอร์
