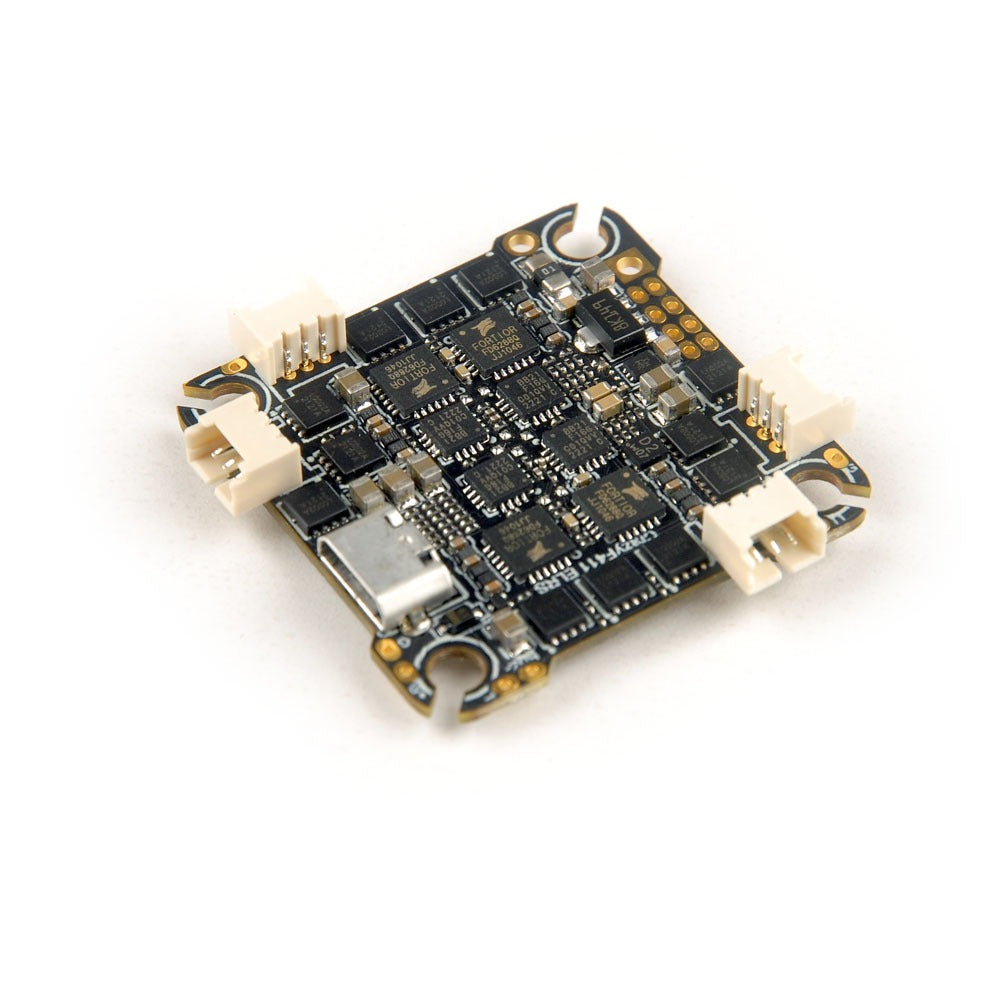

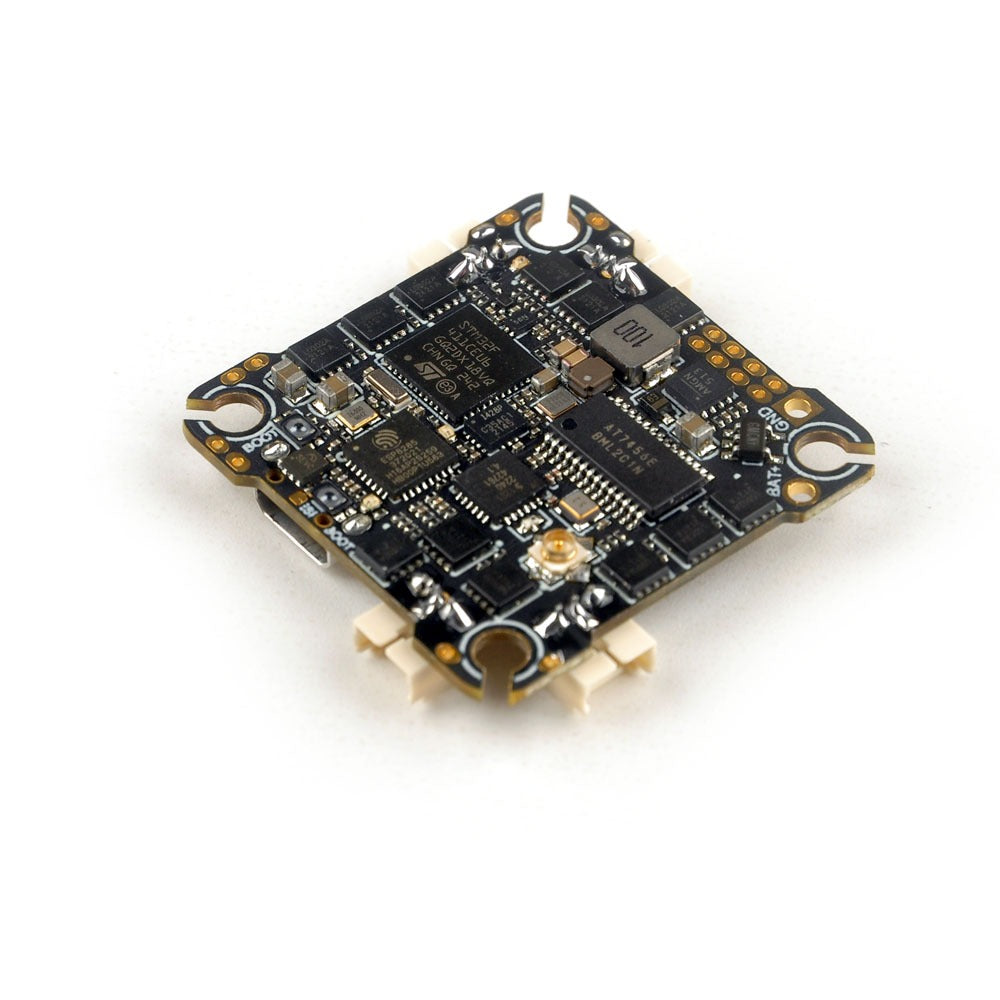

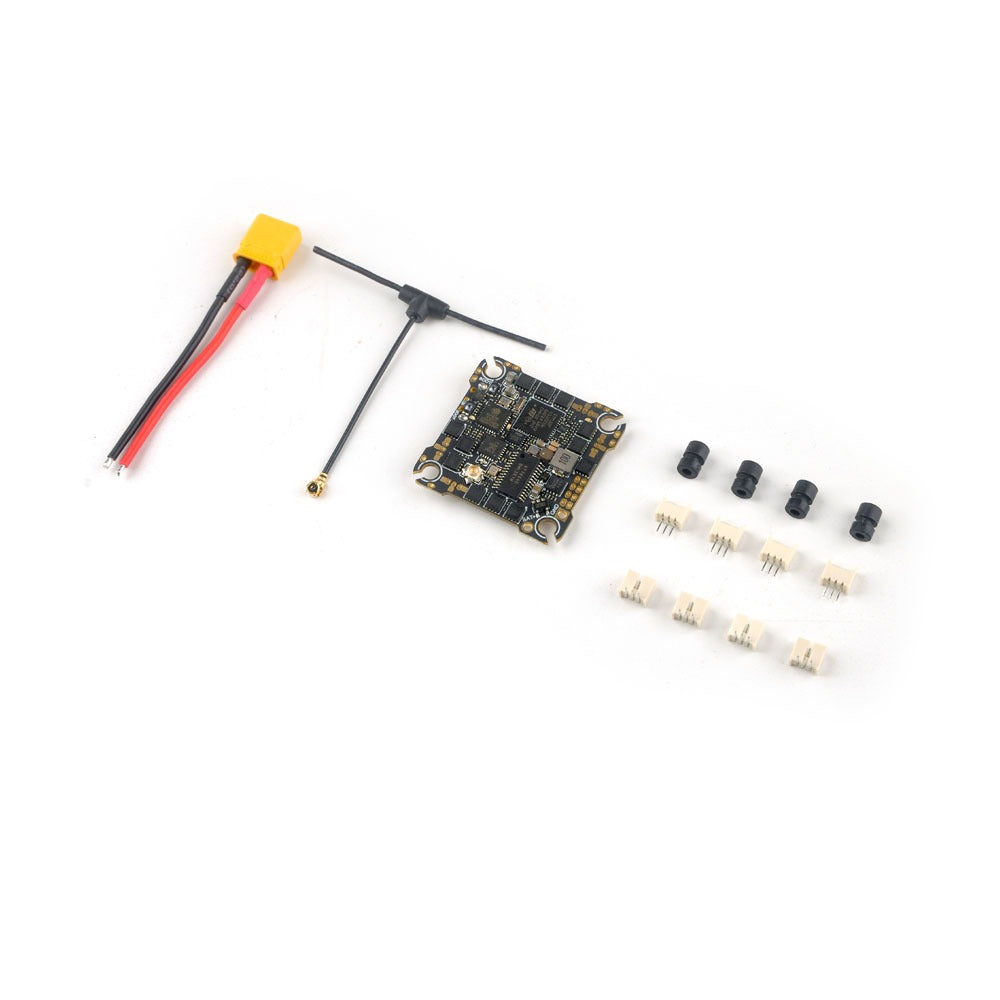

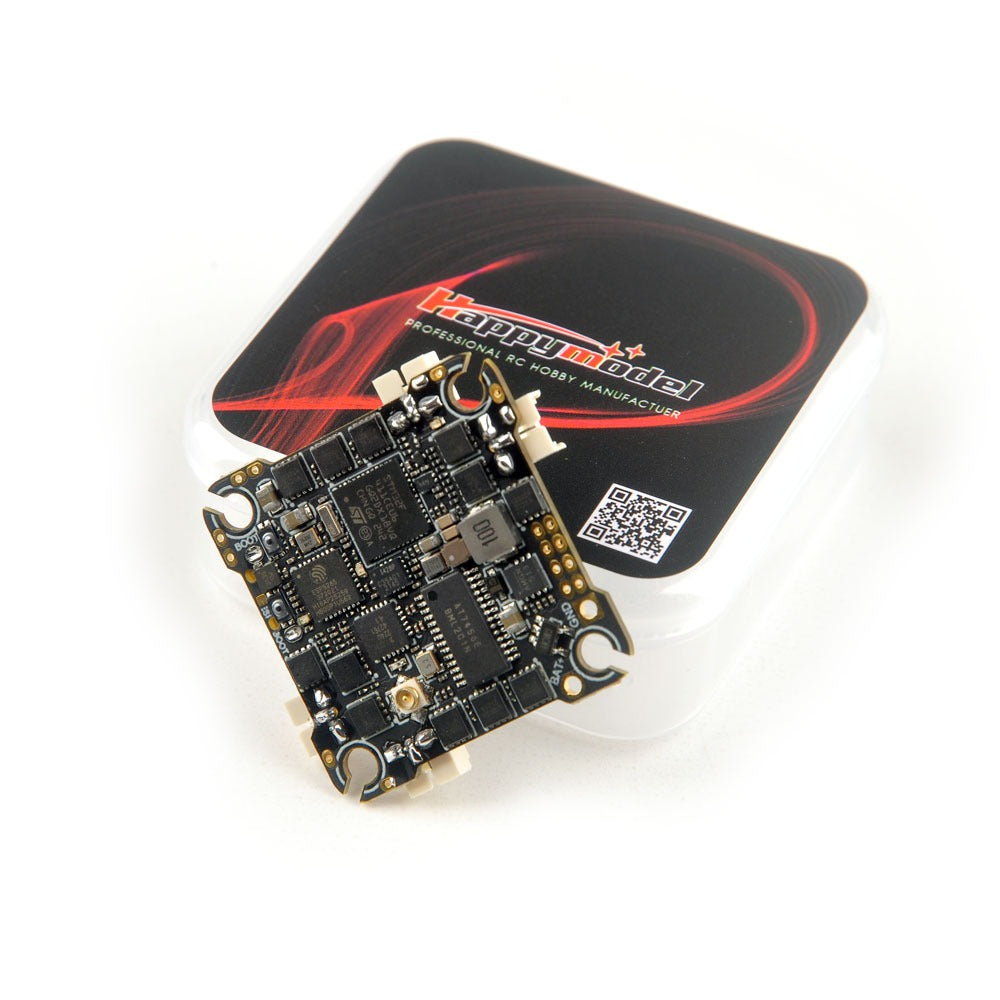

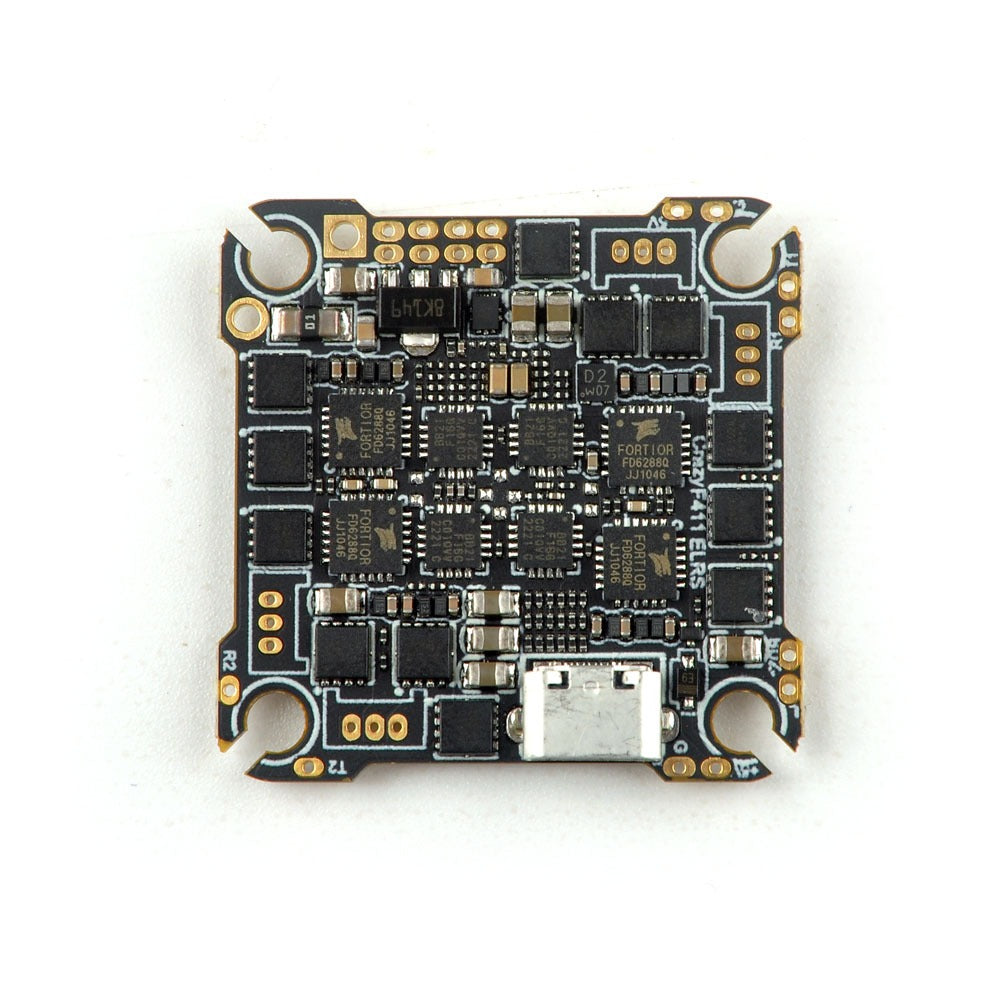

Happymodel CrazyF411 ELRS AIO 4-in-1 Flight Controller – บอร์ด FC รวมสปีด ESC 20A พร้อมรีซีฟเวอร์ ExpressLRS 2.4GHz (UART) ในตัว สำหรับโดรน Toothpick และ Whoop 2-4S
รายละเอียดสินค้า: Happymodel CrazyF411 ELRS AIO คือบอร์ดคอนโทรลแบบ All-in-One ประสิทธิภาพสูงที่ออกแบบมาสำหรับโดรนสาย Toothpick และ Micro CineWhoop ขนาดเล็กรอบอก 2–4S โดดเด่นด้วยการรวมเอาชิปประมวลผล F411, สปีดคอนโทรล 4-in-1 ESC ขนาด 20A (Burst 25A) และภาครับสัญญาณ UART ExpressLRS 2.4GHz ไว้บนบอร์ดเดียว ช่วยลดน้ำหนักตัวลำและประหยัดพื้นที่การเดินสายได้อย่างสมบูรณ์แบบ
ตัวบอร์ดปรับปรุงใช้ระบบสื่อสารแบบ UART ExpressLRS (ESP8285 + SX1280) ซึ่งเหนือกว่าระบบ SPI แบบเดิม รองรับการอัปเดตเฟิร์มแวร์ ELRS ผ่าน Wi-Fi หรือ Passthrough ได้โดยตรง มอบสัญญาณ FPV ที่เสถียร Latency ต่ำพิเศษ และระยะการบินที่ไกลยิ่งขึ้น พร้อมช่องต่อสายมอเตอร์แบบบัดกรีตรงเพื่อความแข็งแรงและทนทานต่อการชน
คุณสมบัติเด่น:
-
UART ExpressLRS 2.4GHz ในตัว: สัญญาณเสถียรกว่าแบบ SPI รองรับการอัปเดตเฟิร์มแวร์ผ่าน Wi-Fi ได้ทันที
-
สปีดคอนโทรล 4-in-1 20A Continuous: จ่ายกระแสไฟต่อเนื่อง 20A (สูงสุด 25A) รองรับแรงดันไฟ 2S–4S LiPo/LiHV
-
ขนาดและน้ำหนักเบาพิเศษ: น้ำหนักเพียงประมาณ 6 กรัม รูยึดมาตรฐาน 25.5×25.5 มม. เหมาะกับเฟรม Toothpick / Whoop
-
ชิปประมวลผล STM32F411CEU6: ทำงานร่วมกับ Gyro BMI270 (หรือ ICM42688P) ตอบสนองคันเร่งและการควบคุมได้รวดเร็ว
-
การออกแบบอเนกประสงค์: รวม OSD, BEC 5V/2A และเซนเซอร์วัดกระแสไฟ (Current Sensor) ไว้ในบอร์ดเดียว
ข้อมูลทางเทคนิค (Specifications):
-
แบรนด์: Happymodel
-
รุ่น: CrazyF411 ELRS AIO 20A
-
MCU: STM32F411CEU6 (100MHz, 512K FLASH)
-
Sensor: BMI270 / ICM42688P (SPI connection)
-
ขนาดรูยึด (Mounting Pattern): 25.5 มม. × 25.5 มม. (M2)
-
แรงดันไฟขาเข้า: 2S–4S LiPo / LiPo HV
-
กระแสไฟ ESC: 20A Continuous / 25A Peak (6 seconds)
-
เฟิร์มแวร์ ESC: Bluejay / BLHeli_S (Target: G_H_30 / Bluejay)
-
ภาครับสัญญาณ (Receiver): Onboard UART 2.4GHz ExpressLRS (Target: Happymodel EP 2.4GHz RX)
-
เสาอากาศ: IPEX MHF4 Antenna
-
BEC Output: 5V / 2A
-
น้ำหนัก: ~6.0 กรัม
[ENGLISH VERSION - เวอร์ชันภาษาอังกฤษ]
Product Title: Happymodel CrazyF411 ELRS AIO 4-in-1 Flight Controller – Built-in UART 2.4GHz ExpressLRS RX & 20A ESC for 2-4S Toothpick & Micro Drones
Product Description: The Happymodel CrazyF411 ELRS AIO is a feature-packed All-in-One flight controller designed specifically for 2–4S Toothpick builds and lightweight micro quads. Combining an STM32F411 MCU, a powerful 20A 4-in-1 ESC, and an onboard UART ExpressLRS 2.4GHz receiver on a single compact PCB, this board minimizes overall build weight while maximizing performance.
Unlike legacy SPI-based receivers, the integrated UART ELRS receiver (powered by ESP8285 and SX1280) supports standard ExpressLRS firmware updates via Wi-Fi or Betaflight Passthrough. Delivering ultra-low latency, long-range link stability, and 20A continuous power output, the CrazyF411 AIO is the ideal core component for high-performance micro freestyle and racing drones.
Key Features:
-
Onboard UART ExpressLRS 2.4GHz RX: Superior packet rate stability compared to SPI receivers with easy Wi-Fi firmware updates.
-
Integrated 20A 4-in-1 ESC: Handles 20A continuous current (25A burst) on 2S–4S LiPo/LiHV power setups.
-
Ultra-Lightweight & Compact: Weighs only ~6.0g with a standard 25.5×25.5mm mounting pattern.
-
STM32F411 Processor: Paired with modern low-noise gyros for crisp flight characteristics and tune responsiveness.
-
All-in-One Integration: Built-in Betaflight OSD, 5V/2A BEC, and hardware current sensor.
Specifications:
-
Brand: Happymodel
-
Model: CrazyF411 ELRS AIO 20A
-
MCU: STM32F411CEU6 (100MHz, 512K FLASH)
-
Gyro: BMI270 / ICM42688P
-
Mounting Pattern: 25.5mm × 25.5mm (M2 holes)
-
Input Voltage: 2S–4S LiPo / LiHV
-
ESC Current: 20A Continuous / 25A Burst (6s)
-
ESC Firmware: BLHeli_S / Bluejay (Target: G_H_30)
-
Receiver: Onboard UART 2.4GHz ExpressLRS (Target: Happymodel EP 2.4GHz RX)
-
Antenna Connector: IPEX MHF4
-
BEC Output: 5V / 2A
-
Weight: Approx. 6.0g
