Description
Summary

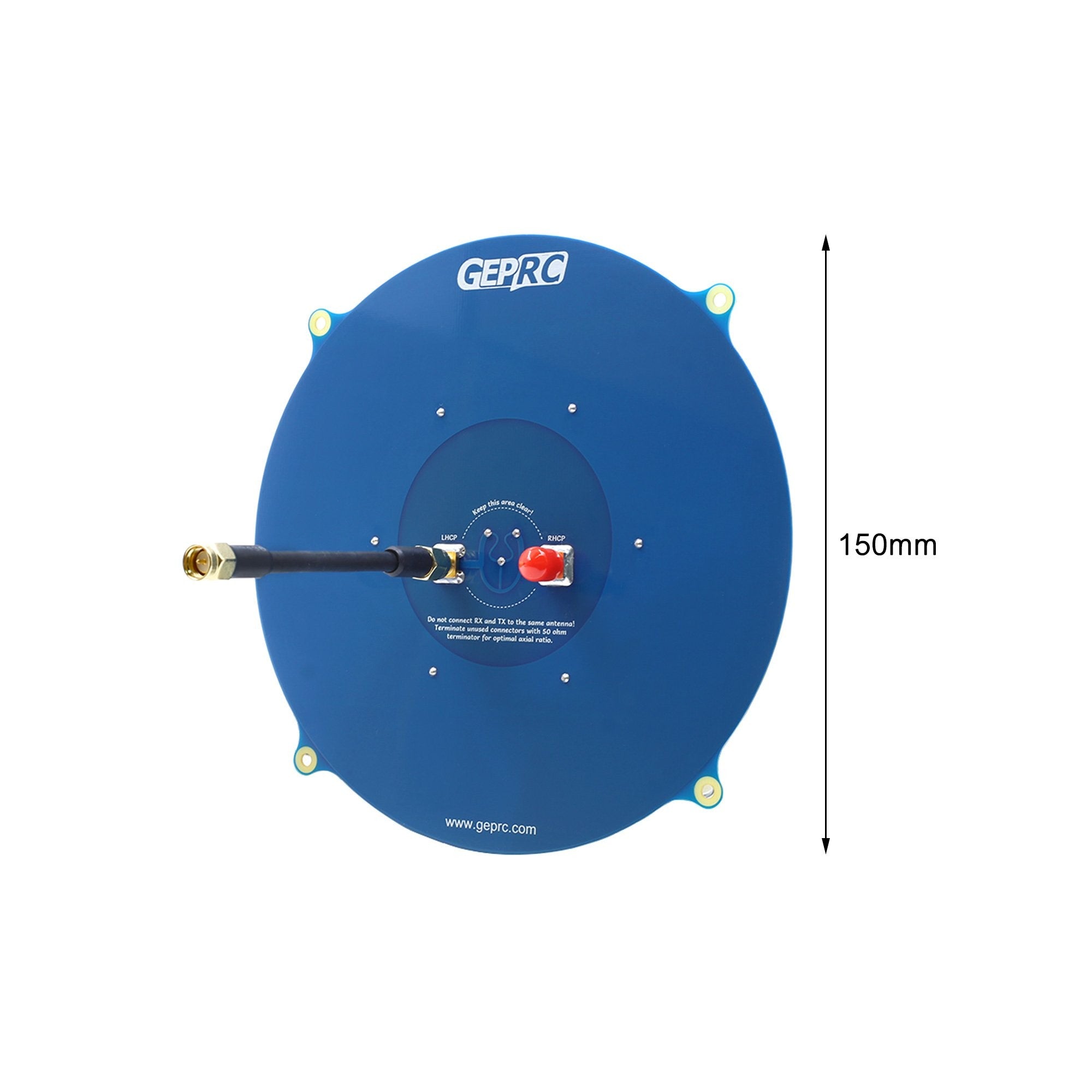

The Triple Feed Patch Array antenna is a directional circularly polarized antenna based on the original Triple Feed Patch antenna. It uses an array of seven coupled patches, resulting in significantly higher gain. Since the beamwidth is rather narrow, this antenna is not recommended for general FPV, but for long range flight it performs very well.
Feature
1. Good radiation efficiency. Most FR4 based patches are very efficient because FR4 is very lossy at 5.8 GHz. Also, most array antennas have higher losses in the feed network. The design uses coupling patches to keep the feed network simple and reduce these losses.
2. Very good axial ratio, not only directly perpendicular to the patch but also eccentric.
3. High gain, but not higher than theoretical gain for an array with 7 elements. This is because maximizing gain results in high side lobes and poor axial ratio.
4. Very low side lobes, almost all the energy is concentrated on the main lobe. This increases the width of the main lobe, but adds some gain.

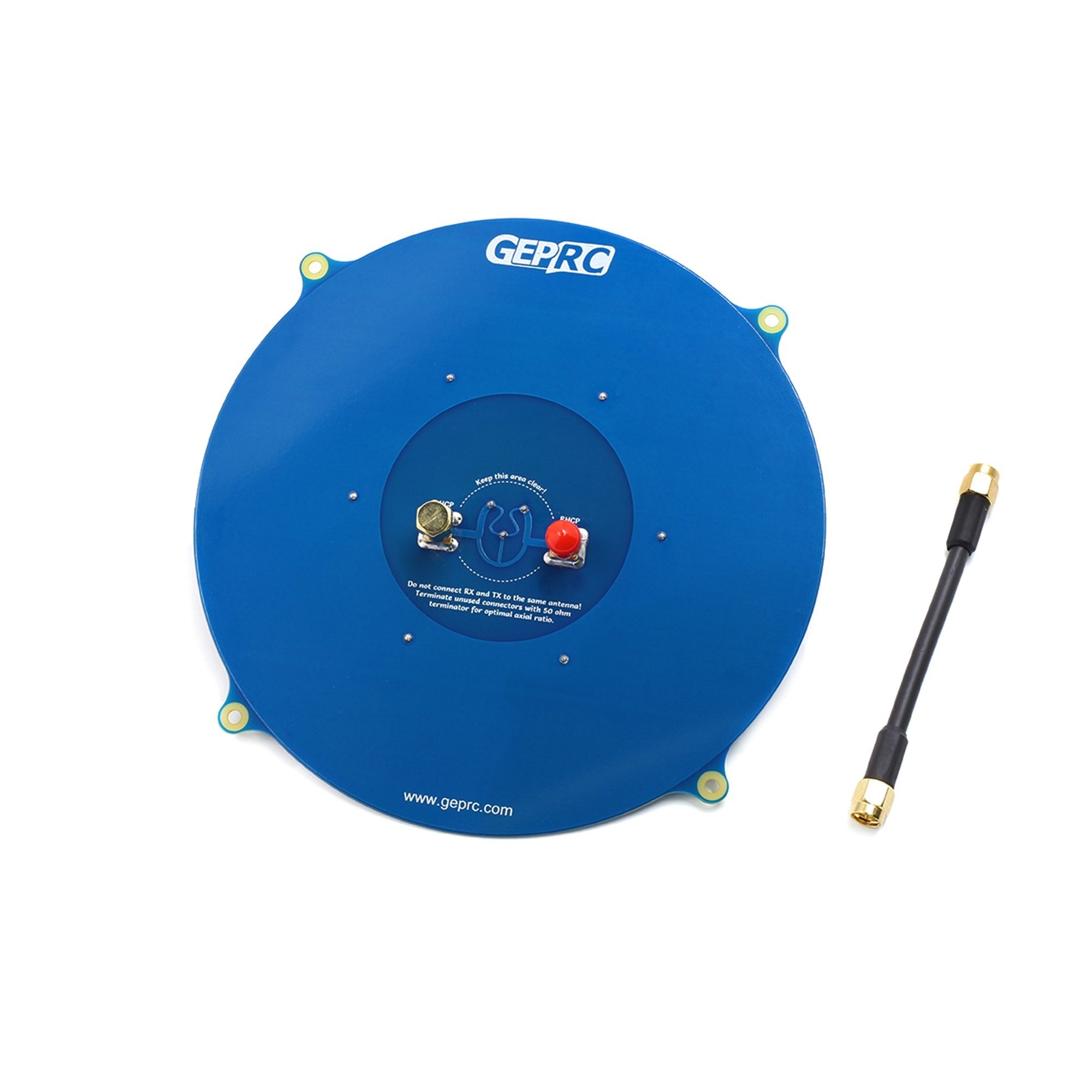

Includes

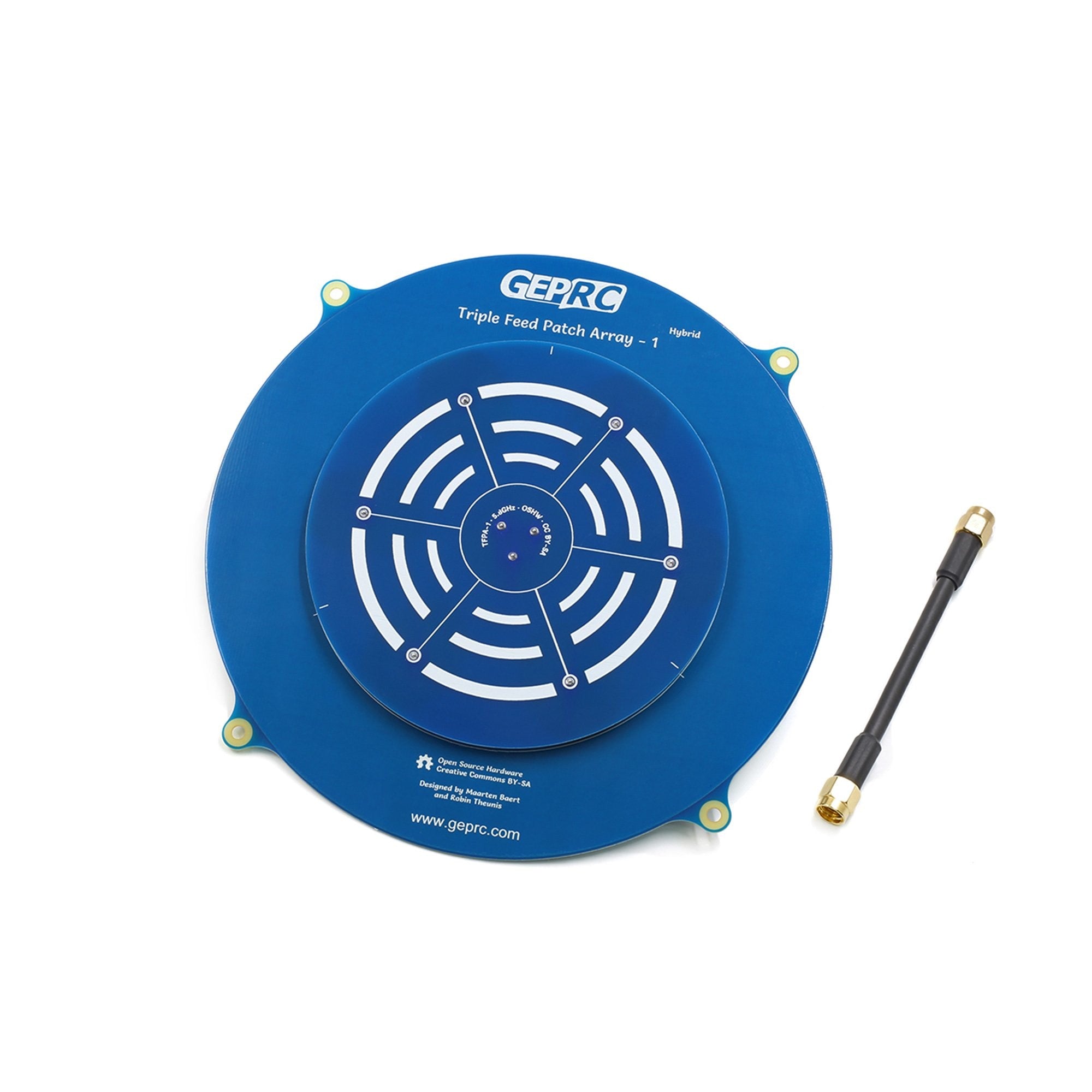

1 x Triple Feed Patch Array Antenna
1 x Adapter Cable (SMA or RP-SMA)
สรุป (Summary)
เสาอากาศ Triple Feed Patch Array เป็นเสาอากาศแบบ ทิศทางเดียว (Directional) และ โพลาไรซ์วงกลม (Circularly Polarized) ที่พัฒนาต่อยอดมาจากรุ่น Triple Feed Patch ดั้งเดิม โดยใช้การจัดเรียงของแพตช์จำนวน 7 ชุดเชื่อมต่อกัน ทำให้ได้ กำลังขยายสูงขึ้นอย่างมาก
เนื่องจากลำสัญญาณ (Beamwidth) มีความแคบ เสาอากาศรุ่นนี้ ไม่เหมาะกับการใช้งาน FPV ทั่วไป แต่จะให้ประสิทธิภาพยอดเยี่ยมเมื่อใช้สำหรับ การบินระยะไกล (Long Range Flight)
คุณสมบัติ (Features)
-
ประสิทธิภาพการแผ่รังสีสูง — เสาอากาศที่ใช้วัสดุ FR4 มักมีการสูญเสียสูงที่ความถี่ 5.8GHz แต่การออกแบบนี้ใช้ แพตช์แบบ Coupling เพื่อทำให้โครงข่ายจ่ายสัญญาณ (Feed Network) เรียบง่ายและลดการสูญเสียลง
-
อัตราแกน (Axial Ratio) ดีเยี่ยม — ให้ประสิทธิภาพที่ดีไม่เพียงแค่ในแนวตั้งฉากกับแพตช์ แต่ยังครอบคลุมพื้นที่รอบข้าง
-
กำลังขยายสูง — แม้ไม่สูงเกินค่าทางทฤษฎีของเสาอากาศแบบ 7 องค์ประกอบ แต่ยังคงให้ผลลัพธ์ที่สมดุลระหว่างกำลังขยายและอัตราแกน
-
ค่าสัญญาณรบกวนข้าง (Side Lobes) ต่ำมาก — พลังงานเกือบทั้งหมดจะถูกโฟกัสไปยังลำสัญญาณหลัก ช่วยเพิ่มความกว้างของลำสัญญาณหลักและเสริมกำลังขยายโดยรวม
อุปกรณ์ภายในกล่อง (Includes)
-
เสาอากาศ Triple Feed Patch Array × 1
-
สายอะแดปเตอร์ (SMA หรือ RP-SMA) × 1
