Summary

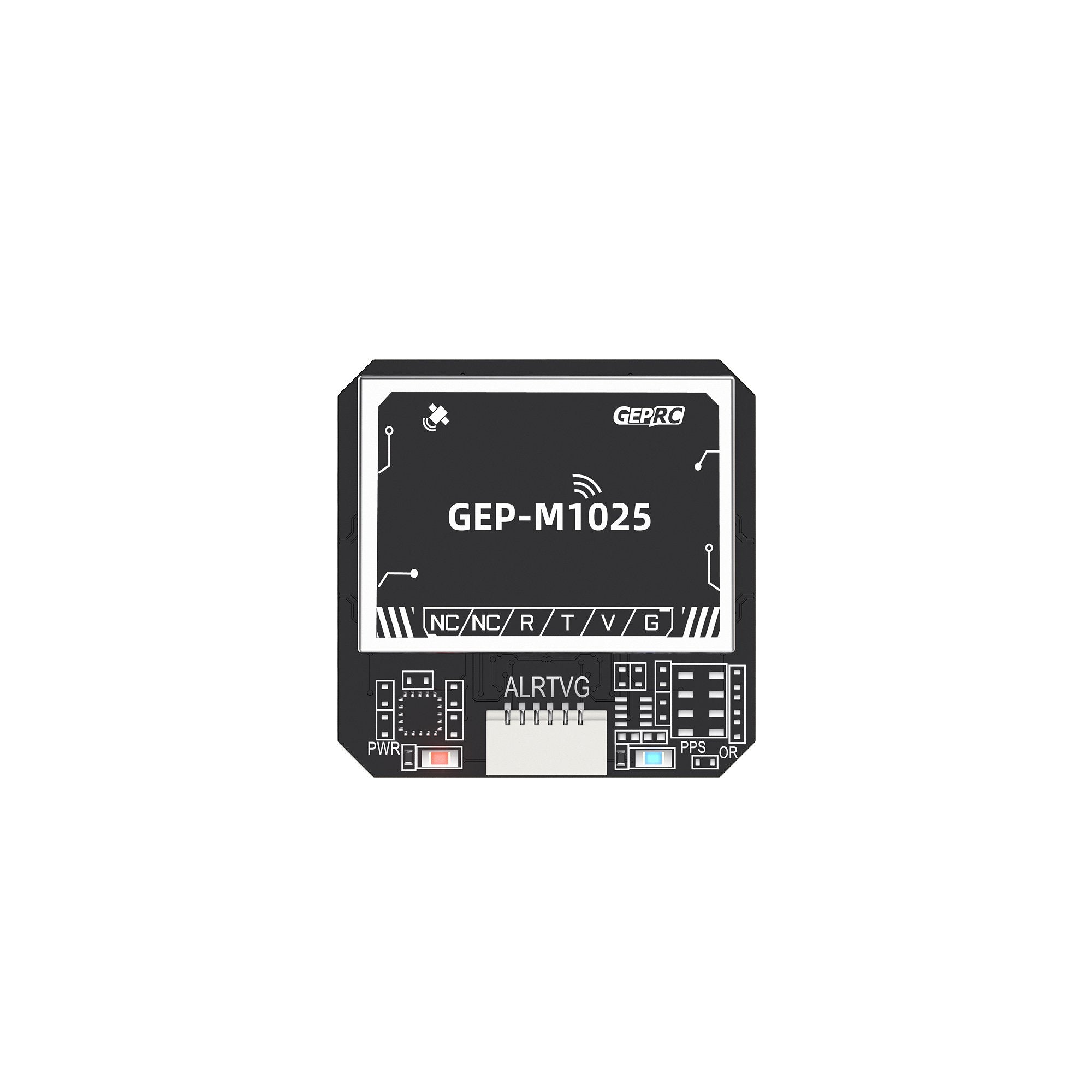

The GEPRC GPS series product line has been fully upgraded. The GEP-M1025 series of GPS products based on u-blox M10050 chip and using 25*25mm antenna are now launched.

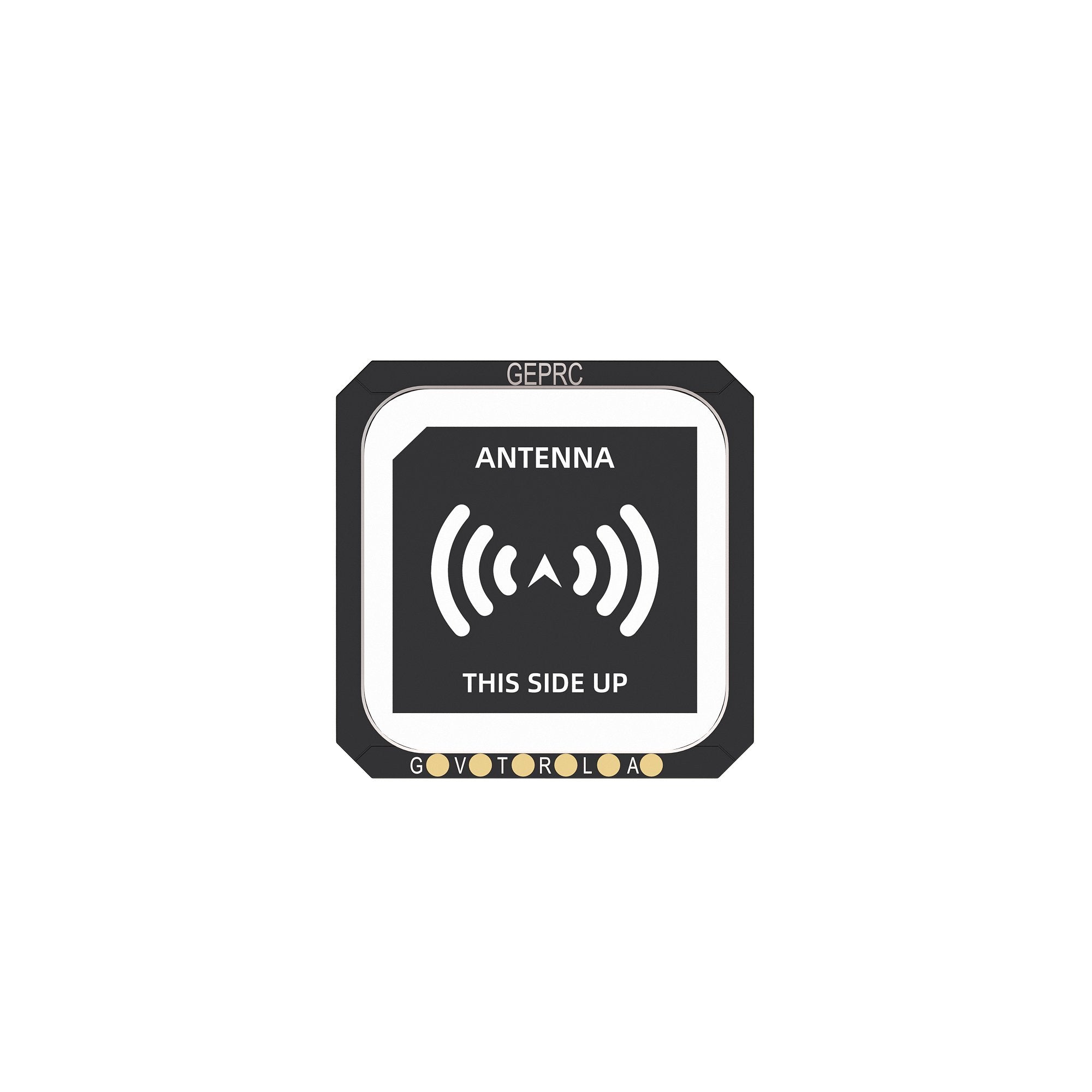

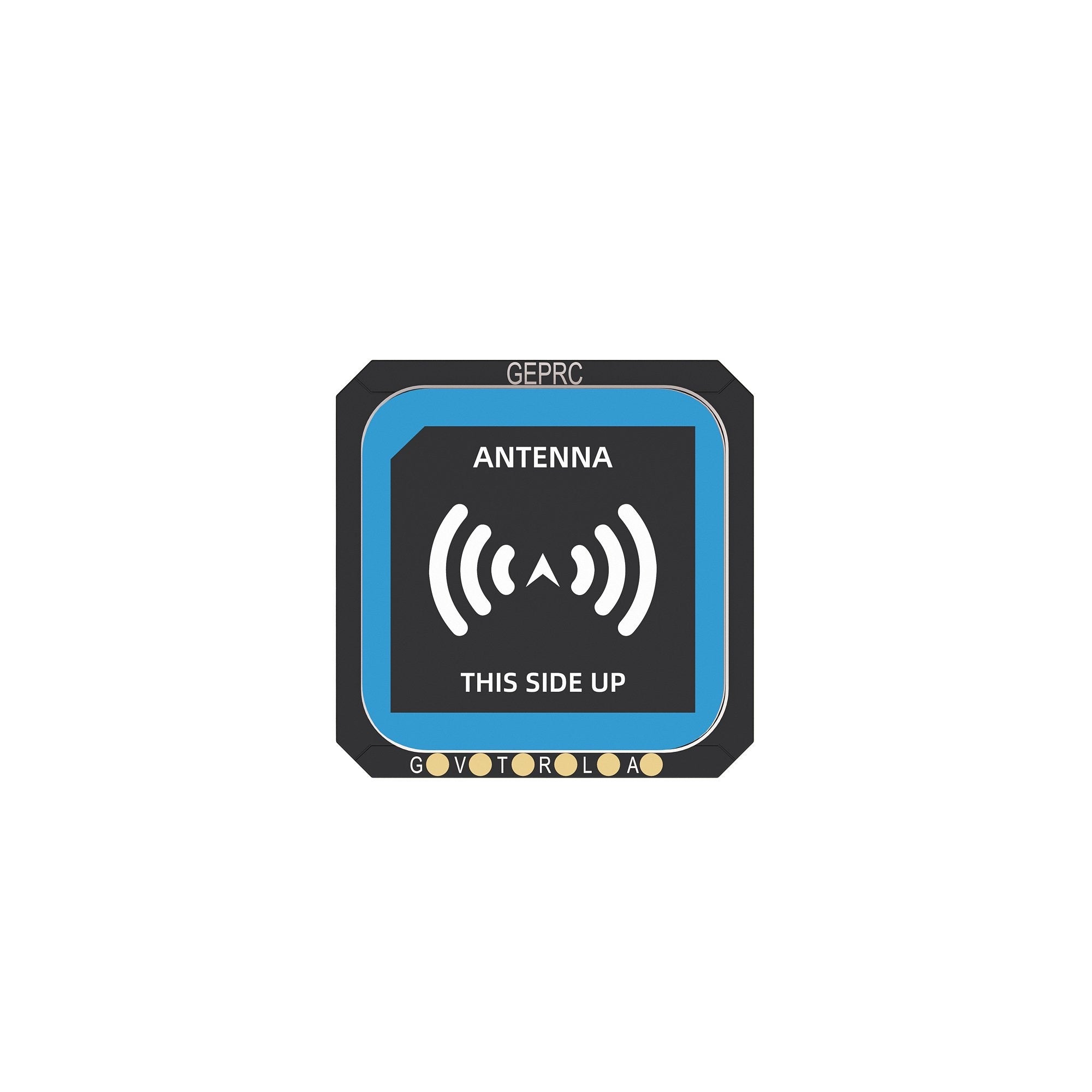

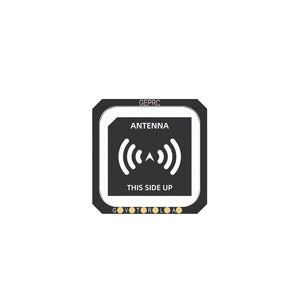

The GEP-M1025 series GPS positioning module uses u-blox’s M10 chip solution and supports GPS+BDS+Galileo+QZSS+SBAS joint positioning, up to 32 satellites. 25*25mm ceramic antenna provides better reception capabilities. Built-in Flash chip and Farad capacitor can save configuration parameters and quickly hot start.

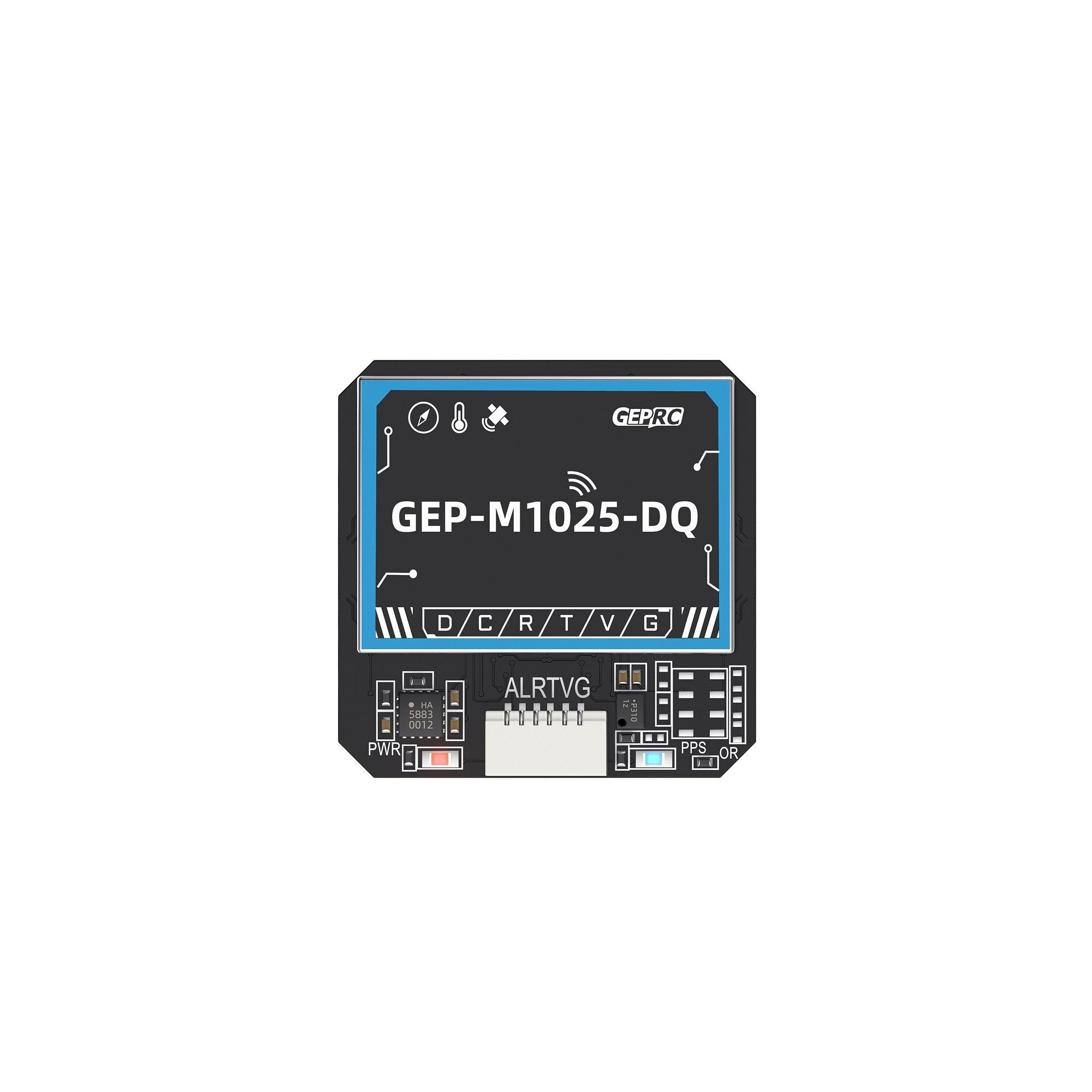

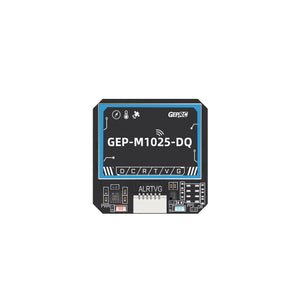

Optional QMC5883L/IST8310 magnetometer and DPS310/MS5611 barometer. A variety of matching solutions provide accurate azimuth pointing and sensitive altitude change data. It can meet the needs of most FPV quadcopters , multi-rotor, fixed wing and other model products.
Note: The direction of the magnetometer in INAV should be set to QMC5883: CW 0° flip, IST8310: CW 90° flip.
Due to the current out-of-stock status of the DPS310 barometer, it will be replaced with the DPS368 barometer. There are no differences in performance or usage between the two barometers, and the old and new versions will be shipped randomly.
Feature
-
u-blox M10 series chip
-
GPS+BDS+Galileo+QZSS+SBAS joint positioning
-
Fast positioning speed,Up to 32 satellites
-
Stable connection quality
-
25*25mm antenna size, better signal receiving performance
-
Built-in Flash chip and Farad capacitor
-
Onboard indicator light, easy to use
-
Optional integrated magnetometer+barometer, more collocation scheme
Includes
1 x GPS module
1 x terminal wire
1 x GPS module instruction manual
1 x GEPRC sticker
1 x heat shrink tubing
สรุป (Summary)
สายผลิตภัณฑ์ GEPRC GPS Series ได้รับการอัปเกรดครั้งใหญ่ โดยเปิดตัว GEP-M1025 Series ซึ่งใช้ชิป u-blox M10050 และเสาอากาศขนาด 25×25 มม. เพื่อประสิทธิภาพที่ดียิ่งขึ้น
โมดูล GEP-M1025 Series GPS ใช้โซลูชันชิป u-blox M10 รองรับการระบุตำแหน่งร่วมจากหลายระบบ GPS + BDS + Galileo + QZSS + SBAS พร้อมรองรับการเชื่อมต่อสูงสุด 32 ดาวเทียม เสาอากาศเซรามิกขนาด 25×25 มม. ช่วยเพิ่มความสามารถในการรับสัญญาณให้มีความเสถียรยิ่งขึ้น อีกทั้งยังมี ชิปหน่วยความจำ Flash และ ตัวเก็บประจุแบบฟารัด (Farad capacitor) ในตัว เพื่อบันทึกค่าการตั้งค่าและรองรับการเริ่มต้นแบบร้อน (Hot Start) ได้อย่างรวดเร็ว
สามารถเลือกเพิ่มเซนเซอร์ Magnetometer (QMC5883L / IST8310) และ Barometer (DPS310 / MS5611) เพื่อให้ได้ข้อมูลทิศทางที่แม่นยำและความสูงที่ตอบสนองไว มีตัวเลือกการติดตั้งหลากหลาย เหมาะสำหรับโดรน FPV Quadcopter, Multi-rotor, Fixed-wing และโมเดลอื่น ๆ
หมายเหตุ:
-
การตั้งค่าทิศทางของ Magnetometer ใน INAV ควรกำหนดดังนี้
-
QMC5883: หมุนตามเข็มนาฬิกา 0° และกลับด้าน
-
IST8310: หมุนตามเข็มนาฬิกา 90° และกลับด้าน
-
-
เนื่องจาก บารอมิเตอร์ DPS310 ขาดสต็อกชั่วคราว จึงถูกแทนด้วย DPS368 ซึ่งมีสมรรถนะและการใช้งานเหมือนเดิมทุกประการ โดยสินค้าทั้งสองรุ่นอาจถูกจัดส่งแบบสุ่ม
คุณสมบัติ (Feature)
-
ใช้ชิปตระกูล u-blox M10
-
รองรับระบบระบุตำแหน่งร่วม GPS + BDS + Galileo + QZSS + SBAS
-
จับสัญญาณได้รวดเร็ว รองรับดาวเทียมได้สูงสุด 32 ดวง
-
สัญญาณเชื่อมต่อเสถียร
-
ขนาดเสาอากาศ 25×25 มม. ให้ประสิทธิภาพการรับสัญญาณที่ดียิ่งขึ้น
-
มาพร้อม ชิปหน่วยความจำ Flash และ ตัวเก็บประจุแบบฟารัด (Farad capacitor) ในตัว
-
มี ไฟแสดงสถานะบนบอร์ด ใช้งานสะดวก
-
มีตัวเลือกเวอร์ชันที่ รวมเซนเซอร์แม่เหล็ก (Magnetometer) และ บารอมิเตอร์ (Barometer) ให้เลือกตามการใช้งาน
อุปกรณ์ภายในกล่อง (Includes)
-
1 × โมดูล GPS
-
1 × สายเทอร์มินัล
-
1 × คู่มือการใช้งานโมดูล GPS
-
1 × สติ๊กเกอร์ GEPRC
-
1 × ท่อหดความร้อน
