The GEPRC GPS series product line has been fully upgraded. The GEP-M10 series of GPS products based on u-blox M10050 chip  are now launched.

The GEP-M10 series GPS positioning module uses u-blox’s M10 chip solution and supports GPS+BDS+Galileo+QZSS+SBAS joint positioning, up to 32 satellites.  There are 12*12mm and 18*18mm ceramic antenna versions, providing better receiving ability. Built-in Flash chip and Farad capacitor can save configuration parameters and quickly hot start.

Optional QMC5883L/IST8310 magnetometer and DPS310 barometer. A variety of matching solutions provide accurate azimuth pointing and sensitive altitude change data. It can meet the needs of most FPV quadcopters , multi-rotor, fixed wing and other model products.


Note: Due to the current out-of-stock status of the DPS310 barometer, it will be replaced with the DPS368 barometer. There are no differences in performance or usage between the two barometers, and the old and new versions will be shipped randomly.

Specifications

  • GPS chip：u-blox M10050
  • Input voltage：3.3V-5V
  • Receiving frequency：GPS L1,GLONASS L1,BDS B1,GALILEO E1,SBAS L1,QZSS L1
  • Operating mode：GPS+BDS+LALILEO+QZSS+SBAS joint positioning
  • Channel：72ch
  • Navigation satellites：Up to 32 pieces
  • Output protocol：UART(ublox),I2C（Baro,Mag）
  • Baud rate：115200bps
  • Output Frequency：10Hz
  • Speed Accuracy：0.05 m/s
  • Horizontal positioning accuracy：2D ACC1.5m(Weather)
  • Timing accuracy：30 ns
  • Receiver sensitivity：Trace-162dBm，Capture-160dBm
  • Dynamic characteristics：Max Height: 50000m, Max Speed: 500m/s
  • Maximum acceleration：4G
  • Mag：QMC5883L,IST8310
  • Baro：DPS310

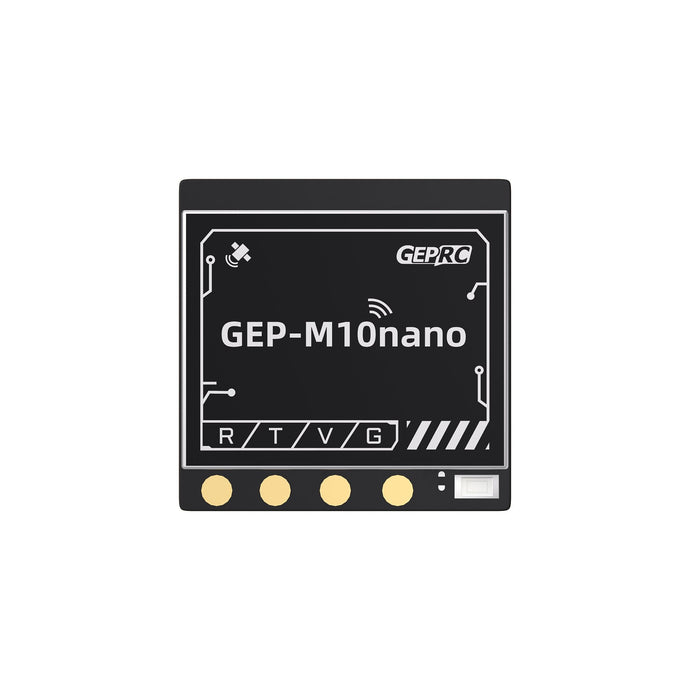

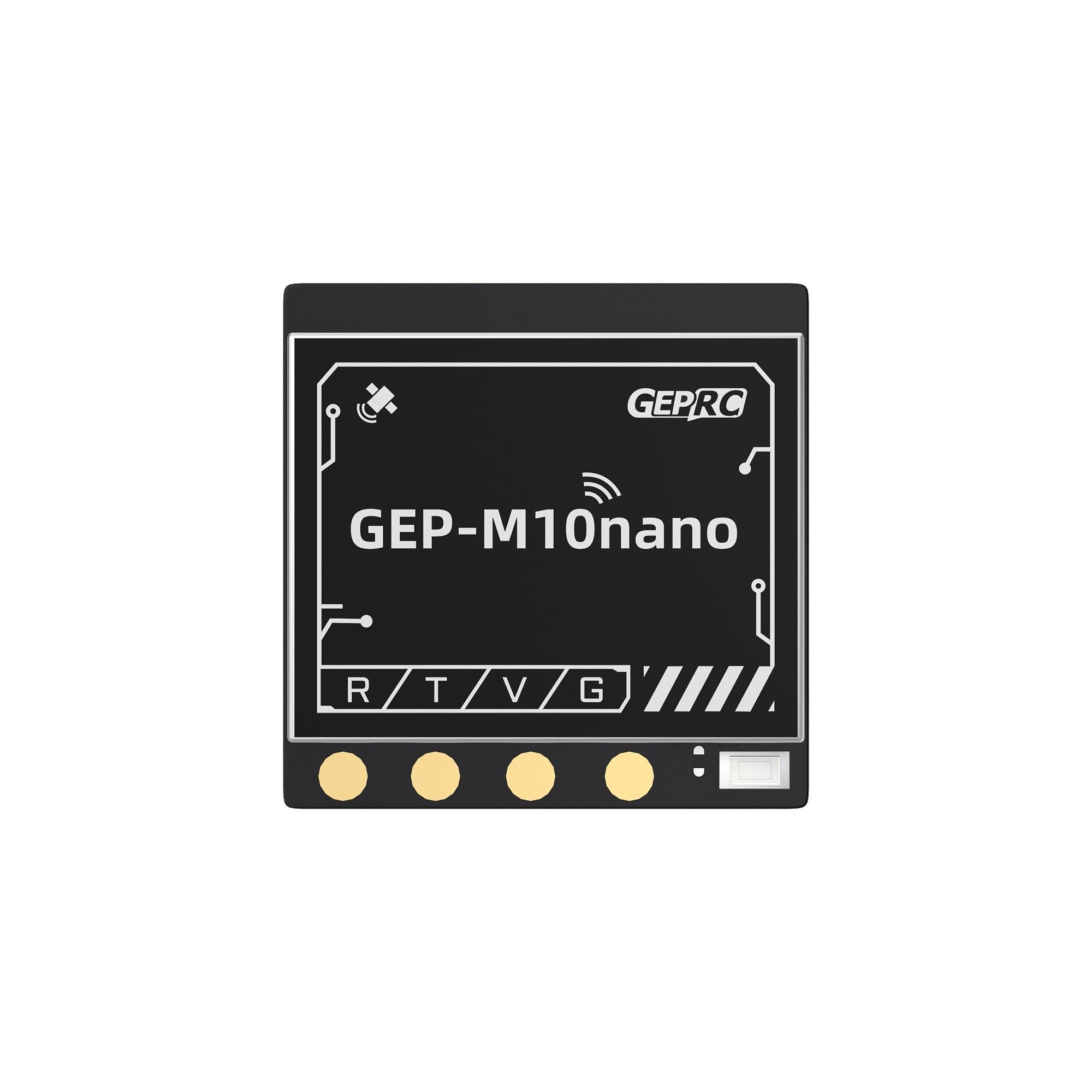

  • Size：15x15x7.5mm(GEP-M10nano),22x22x8.2mm(GEP-M10)
  • Antenna size：12x12mm(GEP-M10nano),18x18mm(GEP-M10)
  • Weight：4.1g(GEP-M10nano),7.8g(GEP-M10)

Features

  1. u-blox M10050 chip
  2. GPS+BDS+Galileo+QZSS+SBAS joint positioning
  3. Fast positioning speed,Up to 32 satellites
  4. Stable connection quality
  5. 12x12mm or 18x18mm antenna size, better signal receiving performance
  6. Built-in Flash chip and Farad capacitor
  7. Onboard indicator light, easy to use
  8. Optional integrated magnetometer + barometer, more collocation scheme



Includes

  • 1 x GPS module

  • 1 x terminal wire

  • 1 x GPS module instruction manual

  • 1 x GEPRC sticker

  • 1 x heat shrink tubing



สรุป
ผลิตภัณฑ์ในซีรีส์ GEPRC GPS ได้รับการอัปเกรดใหม่ทั้งหมด โดยได้เปิดตัวรุ่น GEP-M10 Series ซึ่งใช้ชิป u-blox M10050 ที่มีประสิทธิภาพสูง

โมดูลระบุตำแหน่ง GEP-M10 ใช้โซลูชันชิป u-blox M10 รองรับการระบุตำแหน่งร่วมของ GPS + BDS + Galileo + QZSS + SBAS โดยสามารถเชื่อมต่อดาวเทียมได้สูงสุดถึง 32 ดวง มีให้เลือกทั้งรุ่นเสาเซรามิก 12×12 มม. และ 18×18 มม. ที่รับสัญญาณได้ดียิ่งขึ้น พร้อมชิปหน่วยความจำ Flash และ ตัวเก็บประจุฟารัด (Farad Capacitor) ภายใน เพื่อบันทึกค่าการตั้งค่าและเปิดเครื่องแบบ Hot Start ได้อย่างรวดเร็ว

สามารถเลือกติดตั้ง แม่เหล็กดิจิทัล (QMC5883L / IST8310) และ บารอมิเตอร์ (DPS310) เพื่อให้ได้ข้อมูลทิศทางและความสูงที่แม่นยำ เหมาะสำหรับโดรน FPV, มัลติโรเตอร์, เครื่องบินปีกตรึง (Fixed Wing) และโมเดลประเภทอื่น ๆ

หมายเหตุ: เนื่องจากบารอมิเตอร์รุ่น DPS310 ขาดตลาดในปัจจุบัน จึงมีการเปลี่ยนเป็นรุ่น DPS368 ซึ่งมีประสิทธิภาพและการใช้งานเหมือนกันทุกประการ โดยจะจัดส่งแบบสุ่มทั้งรุ่นเก่าและรุ่นใหม่

สเปก (Specifications)

  • ชิป GPS: u-blox M10050

  • แรงดันไฟขาเข้า: 3.3V–5V

  • ความถี่รับสัญญาณ: GPS L1, GLONASS L1, BDS B1, GALILEO E1, SBAS L1, QZSS L1

  • โหมดการทำงาน: GPS + BDS + Galileo + QZSS + SBAS (ระบุตำแหน่งร่วม)

  • ช่องสัญญาณ: 72 ช่อง

  • จำนวนดาวเทียมนำทางสูงสุด: 32 ดวง

  • โปรโตคอลเอาต์พุต: UART (ublox), I2C (Barometer, Magnetometer)

  • อัตรา Baud: 115200 bps

  • ความถี่เอาต์พุต: 10Hz

  • ความแม่นยำความเร็ว: 0.05 m/s

  • ความแม่นยำตำแหน่งแนวนอน (2D): ±1.5 ม. (ตามสภาพอากาศ)

  • ความแม่นยำเวลา: 30 ns

  • ความไวของตัวรับสัญญาณ: ติดตาม -162 dBm / จับสัญญาณ -160 dBm

  • คุณสมบัติการเคลื่อนไหวสูงสุด: ความสูง 50,000 ม. / ความเร็ว 500 ม./วินาที

  • ความเร่งสูงสุด: 4G

  • แม่เหล็กดิจิทัล: QMC5883L, IST8310

  • บารอมิเตอร์: DPS310

  • ขนาด:

    • GEP-M10nano: 15×15×7.5 มม.

    • GEP-M10: 22×22×8.2 มม.

  • ขนาดเสาอากาศ:

    • GEP-M10nano: 12×12 มม.

    • GEP-M10: 18×18 มม.

  • น้ำหนัก:

    • GEP-M10nano: 4.1 กรัม

    • GEP-M10: 7.8 กรัม

คุณสมบัติเด่น (Features)

  • ใช้ชิป u-blox M10050 ประสิทธิภาพสูง

  • รองรับการระบุตำแหน่งร่วม GPS+BDS+Galileo+QZSS+SBAS

  • ความเร็วในการจับสัญญาณสูง รองรับสูงสุด 32 ดาวเทียม

  • การเชื่อมต่อสัญญาณมีความเสถียร

  • เสาอากาศขนาด 12×12 มม. หรือ 18×18 มม. ช่วยเพิ่มประสิทธิภาพการรับสัญญาณ

  • มีชิป Flash และ Farad Capacitor ภายใน

  • มีไฟแสดงสถานะบนบอร์ด ใช้งานง่าย

  • รองรับการติดตั้ง แม่เหล็กดิจิทัล + บารอมิเตอร์ เพื่อความยืดหยุ่นในการใช้งาน

อุปกรณ์ภายในกล่อง (Includes)

  • 1 × โมดูล GPS

  • 1 × สายปลั๊กต่อปลาย (Terminal Wire)

  • 1 × คู่มือการใช้งานโมดูล GPS

  • 1 × สติ๊กเกอร์ GEPRC

  • 1 × ท่อหดกันความร้อน (Heat Shrink Tubing)
