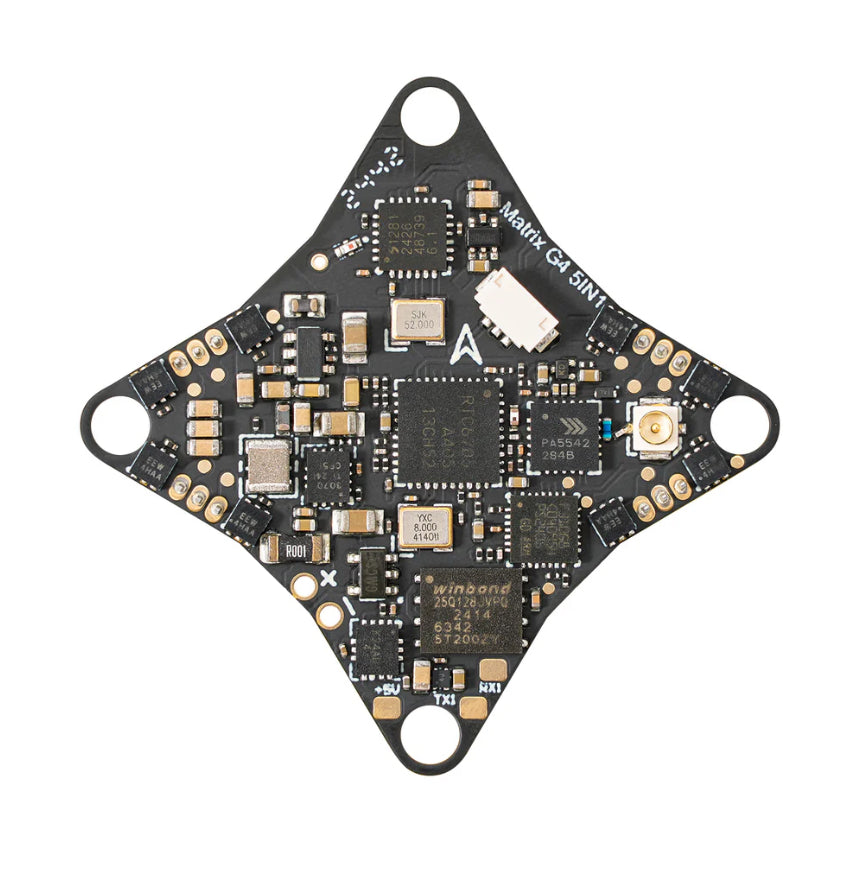

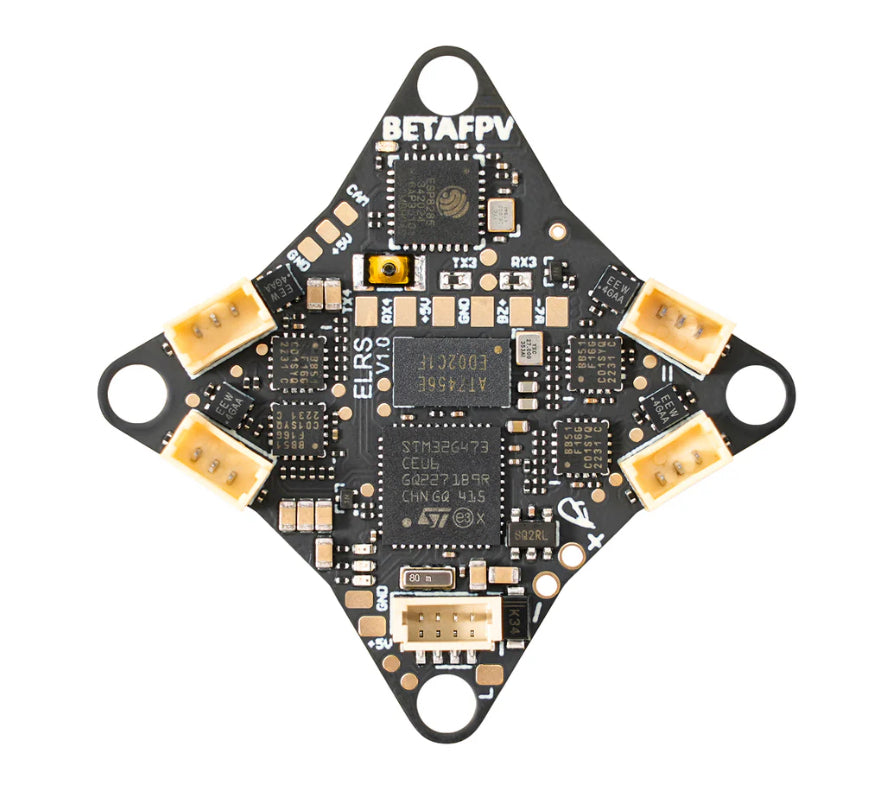

Betafpv Matrix 1S Brushless Flight Controller (5IN1) ELRS

Matrix 1S Brushless Flight Controller คือบอร์ดคอนโทรลแบบ All-in-One ที่ออกแบบมาสำหรับทั้ง ผู้เริ่มต้นและนักบิน FPV ที่ต้องการประสิทธิภาพสูง

มาพร้อม แผ่นบอร์ดหนา 1 มม. เพื่อเพิ่มความทนทานต่อแรงกระแทกระหว่างการฝึกบินหนัก ๆ และ คอนเนกเตอร์มอเตอร์แบบ Built-in ที่ช่วยให้ติดตั้งง่าย ไม่ต้องบัดกรีสายเองอีกต่อไป

ขับเคลื่อนด้วย ชิปประมวลผล G473 รุ่นอัปเกรด ที่ให้ประสิทธิภาพสูงกว่า F411 ถึง 55% มอบการควบคุมที่แม่นยำและตอบสนองรวดเร็ว เหมาะทั้งสำหรับสาย Racing และ Freestyle

เสริมด้วย VTX 5.8GHz 400mW คุณภาพสูง เพื่อการส่งภาพวิดีโอที่ คมชัด เสถียร และหน่วงต่ำ ในทุกสถานการณ์การบิน

Matrix 1S Brushless Flight Controller – ข้อมูลผลิตภัณฑ์และคำแนะนำการใช้งาน

Matrix 1S Brushless Flight Controller ออกแบบมาสำหรับ ผู้เริ่มต้นและนักบินทั่วไป ที่ต้องการใช้งานง่ายและทนทาน
บอร์ดมีความหนามากขึ้นเพื่อเพิ่มความแข็งแรง ไม่ต้องบัดกรีสาย ทำให้เหมาะกับผู้ใช้งานระดับเริ่มต้นอย่างแท้จริง

ด้วยเหตุนี้ บอร์ด Matrix 1S จึงมีน้ำหนักมากกว่า Air Brushless Flight Controller 5IN1 Version เล็กน้อย
หากคุณเป็นนักบิน FPV ขั้นสูงที่ต้องการการตอบสนองรวดเร็วและเน้นการแข่งขัน แนะนำให้เลือกใช้ Air Brushless FC 5IN1 Version ซึ่งได้รับการออกแบบให้ น้ำหนักเบา ตอบสนองไว และเหมาะกับสาย Race

ทั้ง Matrix 1S FC และ Air Brushless FC 5IN1 ผ่านการทดสอบอย่างเข้มงวดตามมาตรฐานการแข่งขัน (Competition Grade)

การรับประกัน (Warranty Policy)

บอร์ด Flight Controller ครอบคลุมเฉพาะ ความเสียหายจากการผลิต (Manufacturer Defects)
ไม่ครอบคลุมในกรณีต่อไปนี้:

• ความเสียหายจากความผิดพลาดของผู้ใช้งาน

• การตกหรือกระแทก (Crash Damage)

• ความเสียหายระหว่างติดตั้งหรือถอดประกอบ

• การดัดแปลงหรือโมดิฟายวงจร

• ความเสียหายจากแรงดันไฟเกิน, ไฟไหม้ทางไฟฟ้า, หรือน้ำเข้า

คำแนะนำด้านพลังงาน (VTX Power Notice)

• กำลังส่ง VTX ที่สูงขึ้นจะ กินพลังงานมากขึ้นและเกิดความร้อนสูงขึ้น ซึ่งอาจทำให้เวลาในการบินลดลง

• สำหรับการบินในร่มหรือสถานการณ์ทั่วไป แนะนำให้ใช้ 25–100mW เพื่อเพิ่มระยะเวลาบิน

คำแนะนำการใช้งานเสาอากาศ (VTX Antenna Safety)

• เชื่อมต่อเสาอากาศก่อนเปิดเครื่องทุกครั้ง เพื่อป้องกันการไหม้ของวงจรส่งภาพ

• หากยังไม่ได้ต่อเสาอากาศ ให้ตั้งค่ากำลังส่ง (VTX Power) เป็น 0mW ก่อนเปิดเครื่อง

Bullet Points

• Matrix 1S Brushless FC มาพร้อมแผงวงจรหนา 1 มม. เพิ่มความแข็งแรงและทนทานต่อการฝึกบินประจำวัน แม้น้ำหนักจะมากขึ้นเล็กน้อย แต่เหมาะสำหรับผู้เริ่มต้นที่ต้องการความทนทานสูง สำหรับนักบินระดับสูง แนะนำ Air Brushless FC 5IN1 Version ซึ่งมีน้ำหนักเบาและตอบสนองไวกว่า
• ติดตั้งง่ายสุด (Simplified Installation): Matrix 1S เป็นบอร์ด All-in-One แท้ รวม FC + VTX + OSD + ESC + RX ไว้ในตัว พร้อมคอนเนกเตอร์มอเตอร์มาตรฐาน ติดตั้งง่าย ไม่ต้องบัดกรี เหมาะสำหรับผู้เริ่มต้น FPV ที่ต้องการความสะดวกและการดูแลที่ง่ายดาย
• ประสิทธิภาพอัปเกรด (Upgraded Performance): อัปเกรดด้วยชิป G473 Processor ที่เร็วกว่า F411 ถึง 55% ช่วยเพิ่มความแม่นยำในการควบคุม การตอบสนองไวขึ้น เหมาะสำหรับทั้งสาย Racing และ Freestyle ที่ต้องการความละเอียดและเที่ยงตรงสูง
• ระบบส่งภาพคุณภาพสูง (Premium Video Transmission): ติดตั้ง VTX 5.8GHz คุณภาพสูง รองรับกำลังส่งสูงสุด 400mW มอบการส่งภาพที่เสถียร ชัดเจน และหน่วงต่ำ เหมาะทั้งสำหรับการฝึกบินทั่วไปและการแข่งขันระดับสูง

Specifications

Flight Controller

• ชิปประมวลผล (MCU): STM32 G473 รุ่นใหม่ ประสิทธิภาพสูง
• ไจโรสโคป (Gyro): ICM 42688P ความละเอียดสูง
• หน่วยความจำ Blackbox: 16 MB สำหรับบันทึกข้อมูลการบิน
• เซนเซอร์: ตรวจวัดแรงดันและกระแสไฟ
• วงจร BEC: 5 V สูงสุด 3 A
• พอร์ต UART: 4 ช่อง (รองรับ VTX / RX / อุปกรณ์เสริม)
• ระบบ OSD: AT7456E (รองรับ Betaflight OSD เต็มรูปแบบ)
• ESC: จ่ายกระแสต่อเนื่อง 5 A
• รีซีฟเวอร์: Serial ELRS 2.4 GHz (V3.4.3)
• VTX: 5.8 GHz 48 ช่อง กำลังส่งสูงสุด 400 mW
• เฟิร์มแวร์: Betaflight 4.5.0 (BETAFPV G473)
• คอนเนกเตอร์:
  • มอเตอร์ – JST1.25
  • แบตเตอรี่ – BT2.0
  • USB – SH1.0 4 Pin
• ขนาดรูยึด: 26 × 26 มม.

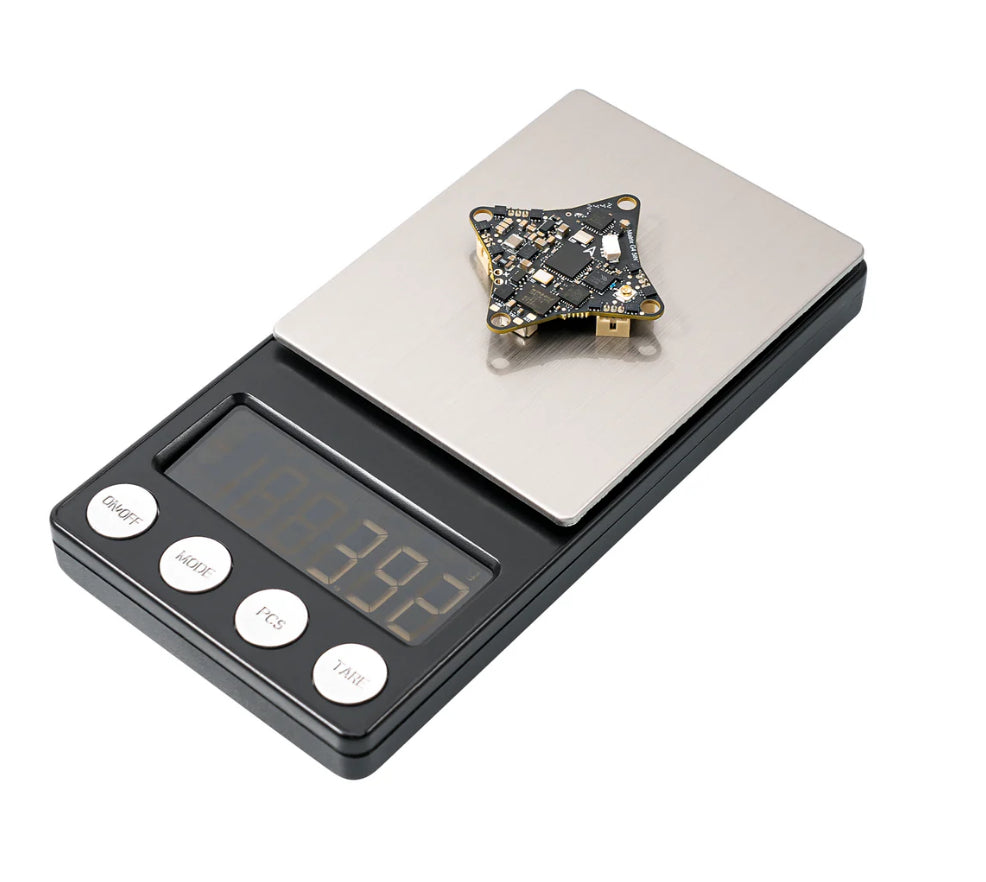

• น้ำหนัก: 3.92 ± 0.1 กรัม

ESC

• แรงดันไฟอินพุต: รองรับเฉพาะแบตเตอรี่ 1S
• กระแสไฟ:
  • ต่อเนื่อง: 5A
  • สูงสุด (Peak): 8A
• เฟิร์มแวร์ ESC: A_X_5_96KHz_V0.19.hex (BB51 Bluejay Firmware)
• โปรโตคอลสัญญาณดิจิทัล: รองรับ DShot300 และ DShot600


VTX

• กำลังส่ง (Output Power): ปรับได้ 25 / 100 / 200 / 400mW / PIT Mode
• ย่านความถี่ (Frequency): 5.8GHz จำนวน 48 ช่อง รองรับ Raceband 5658–5917MHz
• การเลือกช่องสัญญาณ: ผ่านระบบ SmartAudio 2.0
• รูปแบบการมอดูเลต (Modulation): FM
• ระบบควบคุมความถี่: PLL (Phase-Locked Loop)
• สัญญาณรบกวนรวม (All Harmonics): ไม่เกิน –50 dBm
• ความเสถียรของความถี่: ±100 kHz (โดยทั่วไป)
• ค่าความแม่นยำของความถี่: ±200 kHz (โดยทั่วไป)
• ค่าความคลาดเคลื่อนของพาหะสัญญาณ: ±1.5 dB
• พอร์ตเสาอากาศ: 50 Ω
• อุณหภูมิการทำงาน: –10 °C ถึง +80 °C


Diagram

Below is the diagram for Matrix 1S Brushless FC.

Comparison Between Matrix 1S, F4 1S 5A AIO & Air 5IN1

Matrix 1S Brushless FC ถูกออกแบบมาสำหรับ ผู้เริ่มต้น FPV (Beginner Pilots) โดยเฉพาะ มอบทั้ง ความทนทานและประสิทธิภาพที่ดีกว่ารุ่นเดิม F4 1S 5A AIO FC

ด้วยแผ่นบอร์ดหนา 1 มม. แข็งแรงกว่า F4 1S 5A AIO ที่หนาเพียง 0.8 มม. พร้อมขั้วต่อมอเตอร์แบบ Built-in Motor Connectors ที่ช่วยให้การติดตั้งง่ายขึ้นโดยไม่ต้องบัดกรีสายไฟ

ขับเคลื่อนด้วย ชิปประมวลผล G473 รุ่นใหม่ พร้อมดีไซน์ 5-in-1 All-in-One ที่รวม FC + ESC + RX + OSD + VTX (5.8GHz / 400mW) ในบอร์ดเดียว ช่วยให้ใช้งานง่ายและเสถียร เหมาะอย่างยิ่งสำหรับผู้เริ่มต้นที่ต้องการความเรียบง่ายแต่เต็มประสิทธิภาพ

สำหรับนักบิน FPV ขั้นสูงที่ต้องการ น้ำหนักเบาและการตอบสนองไวระดับการแข่งขัน (Race-Focused Performance) แนะนำให้เลือก Air Brushless FC 5IN1 Version ซึ่งถูกออกแบบมาเพื่อ ความเร็ว ความเบา และความแม่นยำสูงสุด

Meteor75 Pro Now Powered By the Upgraded Matrix 1S Brushless FC

ตั้งแต่วันที่ 20 พฤศจิกายนนี้ เป็นต้นไป Meteor75 Pro จะได้รับการอัปเกรดใหม่ด้วย Matrix 1S Brushless Flight Controller รุ่นล่าสุด!

การอัปเกรดนี้มาพร้อมกับบอร์ดหนา 1 มม. ที่แข็งแรงขึ้น, ชิปประมวลผล G473 ความเร็วสูง ที่ให้พลังประมวลผลเพิ่มขึ้นกว่าเดิม 55%, และระบบ VTX 5.8GHz 400mW แบบบูรณาการในตัว

นอกจากนี้ยังมี ขั้วต่อมอเตอร์แบบ Built-in ช่วยให้ติดตั้งง่ายขึ้น เหมาะสำหรับนักบินมือใหม่ที่ต้องการความสะดวกและความทนทาน

การอัปเกรดทั้งหมดนี้ช่วยเพิ่มทั้ง ความแข็งแรง ความเสถียร และสมรรถนะการบิน ให้ Meteor75 Pro พร้อมทะยานได้ทั้งในร่มและกลางแจ้ง ไม่ว่าจะเป็นการ แข่ง FPV หรือบินแนว Freestyle ก็ทำได้อย่างยอดเยี่ยม

Serial ELRS 2.4G RX

Serial ELRS 2.4G RX uses the Crossfire serial protocol (CRSF protocol) to communicate between the receiver and the flight controller board. So the Serial ELRS 2.4G RX is available to support upgrading to ELRS V3.0 with no need to flash Betaflight flight controller firmware. Enter binding status by power on/off three times.

• Plugin and unplug the flight controller three times;
• Make sure the RX LED is doing a quick double blink, which indicates the receiver is in bind mode;
• Make sure the RF TX module or radio transmitter enters binding status, which sends out a binding pulse;
• If the receiver has a solid light, it's bound.

The Serial ELRS 2.4G RX can be updated via Wi-Fi or Betaflight serial passthrough. Here is the way to update the Serial ELRS 2.4G RX firmware through passthrough.

• Plug in your FC to your computer, connect to ExpressLRS Configurator instead of Betaflight Configurator;
• Choose target "BETAFPV 2.4GHz AIO RX";
• Flash using the BetaflightPassthrough option in ExpressLRS Configurator.

How to flash firmware via Wi-Fi here.

Betaflight Firmware and CLI

Betaflight official developers recommend using version 42688 of the gyroscope, and many issues with ICM42688 have been fixed in version 4.5.0. Please learn more from version 4.5.0.

• FC firmware: Betaflight_4.5.0_BETAFPVG473, Download the firmware and CLI dump file
• Reference link: https://github.com/betaflight/betaflight/releases/tag/4.5.0

Bluejay ESC Firmware

With BB51 ESC solution, Matrix 1S Brushless Flight Controller is based on A_X_5_96KHz_V0.19.hex for BB51 Bluejay hardware, it supports D-shot300, D-shot600, and even RPM filtering in Betaflight, offers 24KHz, 48KHz, and 96KHz fixed PWM frequency for options, and custom start-up melodies.

DO NOT flash the firmware with a shorter interval, otherwise, there will be a certain chance of stalling and burning the flight controller.

• ESC-Configurator: https://preview.esc-configurator.com/
• Download BLHeliSuite16714903
• Download the Bluejay ESC firmware. Please choose A_X_5_96KHz_V0.19.hex

How to Use Serial Ports, Intergrated RX and VTX

Please note that by default, UART2 is connected to the VTX and UART3 is connected to the RX. To release UART3, please remove the resistor. Additionally, this FC reserves 2 complete full-featured serial ports that can be used for external CRSF/SBUS receivers, GPS, HD VTX, or other serial devices. You can refer to the below pictures.

Recommended Parts

• Drones:  Meteor65 Pro, Meteor75 Pro
• Frames: Meteor65 Pro, Meteor75 Pro
• Motors: 0702/0702SE, 0802/0802SE, 1102

Package

• 1 * Matrix 1S Brushless Flight Controller
• 1 * Type-C to SH1.0 Adapter
• 1 * SH1.0-4Pin Adapter Cable
• 4 * M1.2*4 Self-tapping Screws
• 4 * M1.4*4 Self-tapping Screws
• 4 * Shock Absorbing Balls
