Matrix 1S Brushless Flight Controller 5IN1 V2
Matrix 1S Brushless Flight Controller 5IN1 V2
Matrix 1S Brushless Flight Controller 5IN1 V2

Matrix 1S Brushless Flight Controller 5IN1 V2

BETAFPV
1,930.00 ฿
1,930.00 ฿
Shipping calculated at checkout.

Bullet Points

  • All-in-One Integration: Combines the FC, ESC, OSD, Serial ELRS 2.4GHz RX, and a 5.8GHz 400mW VTX into a single, compact unit.
  • Upgraded 12A Continuous ESC: Delivers 12A continuous current (18A peak) for powerful propulsion.
  • Enhanced Durability: Features a robust 3-point mounting system and a 1.0mm thick PCB to absorb crash impacts and protect core components.
  • Flexible Build Options: Available in both Solder-free and Solder-required versions to suit any skill level or weight preference. Features larger solder pads for easier, more reliable custom wiring.
  • Advanced Core Components: Built around a powerful G473 processor for precise racing and complex freestyle maneuvers.
  • Optimized Layout: A refined component arrangement improves durability and overall reliability.

จุดเด่นสินค้า (Bullet Points)

  • รวมฟังก์ชันไว้ในหนึ่งเดียว (All-in-One Integration): รวมบอร์ดควบคุมการบิน (FC), สปีดคอนโทรล (ESC), ระบบแสดงผลบนจอ (OSD), รีซีฟเวอร์ Serial ELRS 2.4GHz (RX) และภาคส่งสัญญาณภาพ (VTX) 5.8GHz 400mW เข้าไว้ด้วยกันในบอร์ดเดียวที่มีขนาดกะทัดรัด

  • อัปเกรด ESC เป็น 12A (Continuous): จ่ายกระแสต่อเนื่องได้ 12A (พีคสูงสุด 18A) ให้กำลังขับเคลื่อนที่แรงและทรงพลัง

  • ความทนทานที่เพิ่มขึ้น: ออกแบบระบบยึดแบบ 3 จุดที่แข็งแรงพร้อมแผ่น PCB หนา 1.0 มม. เพื่อช่วยดูดซับแรงกระแทกจากการชนและปกป้องชิ้นส่วนสำคัญ

  • ตัวเลือกในการประกอบที่ยืดหยุ่น: มีให้เลือกทั้งรุ่น "ไม่ต้องบัดกรี" (Solder-free) และรุ่น "ต้องบัดกรี" (Solder-required) เพื่อให้เหมาะกับทักษะหรือน้ำหนักที่ต้องการ พร้อมขยายขนาดแผ่นบัดกรี (Solder pads) ให้ใหญ่ขึ้น ช่วยให้เดินสายไฟเองได้ง่ายและแน่นหนากว่าเดิม

  • ชิปประมวลผลขั้นสูง: ขับเคลื่อนด้วยชิปประมวลผล G473 อันทรงพลัง เพื่อการตอบสนองที่แม่นยำสำหรับการแข่งบิน (Racing) และการบินท่าทางผาดโผนที่ซับซ้อน (Freestyle)

  • จัดวางเลย์เอาต์อย่างเหมาะสม: การจัดวางตำแหน่งอุปกรณ์ต่าง ๆ บนบอร์ดได้รับการปรับปรุงใหม่ ช่วยเพิ่มความทนทานและความเสถียรในการทำงานโดยรวม

Specifications

FC

  • MCU: STM32G473CEU6
  • Gyro: ICM42688P / ICM42622 / LSM6DSV16X / LSM6DSK320X
  • Blackbox memory: 16MB
  • Sensor: Voltage & Current
  • BEC: 5V, Max 3A
  • UART: UART 1, UART 2 (For VTX), UART 3 (For RX), UART 4
  • BetaFlight OSD: AT7456E
  • ESC: 12A continuous
  • RX:Serial ELRS 2.4GHz (V3.4.3)
  • VTX: 5.8GHz 48 channels, Max 400mW
  • FC firmware: Betaflight_4.5.3_BETAFPVG473_V2
  • USB port: SH1.0-4Pin
  • Motor connector: JST1.25
  • Battery connector: BT2.0
  • Mounting hole size: 26mm x 26mm

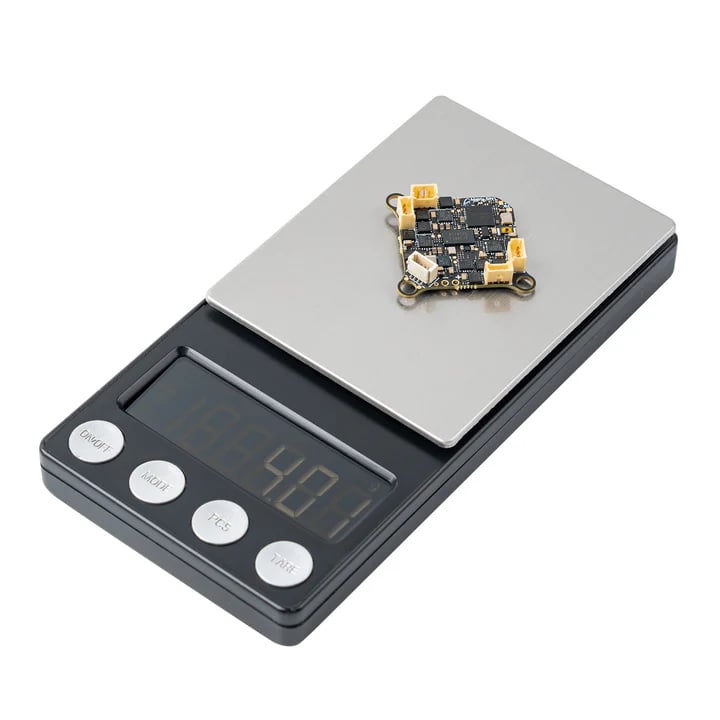

  • Weight: 4.1±0.1g (solder-free), 3.76g (soldered-required)

ข้อมูลจำเพาะ (Specifications)

บอร์ดควบคุมการบิน (FC)

  • MCU (ชิปประมวลผล): STM32G473CEU6

  • Gyro (เซนเซอร์วัดความเอียง): ICM42688P / ICM42622 / LSM6DSV16X / LSM6DSK320X

  • Blackbox memory (หน่วยความจำบันทึกข้อมูลการบิน): 16MB

  • Sensor: เซนเซอร์วัดแรงดันไฟฟ้าและกระแสไฟ (Voltage & Current)

  • BEC: 5V, จ่ายกระแสสูงสุด 3A

  • UART (พอร์ตเชื่อมต่อ): UART 1, UART 2 (สำหรับ VTX), UART 3 (สำหรับ RX), UART 4

  • BetaFlight OSD: AT7456E

  • ESC: จ่ายกระแสต่อเนื่อง 12A

  • RX (รีซีฟเวอร์): Serial ELRS 2.4GHz (เวอร์ชัน 3.4.3)

  • VTX (ภาคส่งสัญญาณภาพ): 5.8GHz 48 ช่องสัญญาณ, กำลังส่งสูงสุด 400mW

  • FC firmware (เฟิร์มแวร์บอร์ดควบคุม): Betaflight_4.5.3_BETAFPVG473_V2

  • USB port: SH1.0-4Pin

  • Motor connector (หัวต่อสายมอเตอร์): JST1.25

  • Battery connector (หัวต่อแบตเตอรี่): BT2.0

  • Mounting hole size (ระยะรูยึดบอร์ด): 26 มม. x 26 มม.

  • Weight (น้ำหนัก): 4.1±0.1 กรัม (รุ่นไม่ต้องบัดกรี), 3.76 กรัม (รุ่นต้องบัดกรี)

ESC

  • Power input: 1S Only
  • Current: 12A continuous, 18A peak
  • ESC firmware: A_X_5_96KHz_V0.19.hex for BB51 Bluejay firmware
  • Digital signal protocol: DShot300, DShot600

สปีดคอนโทรล (ESC)

  • Power input (แรงดันไฟเข้า): รองรับแบตเตอรี่ 1S เท่านั้น

  • Current (กระแสไฟ): ต่อเนื่อง 12A, พีคสูงสุด 18A

  • ESC firmware (เฟิร์มแวร์ ESC): A_X_5_96KHz_V0.19.hex สำหรับเฟิร์มแวร์ BB51 Bluejay

  • Digital signal protocol (โปรโตคอลสัญญาณดิจิทัล): DShot300, DShot600

VTX

  • Output power: 25/100/200/400/PIT
  • Frequency: 5.8GHz 48 channels, with Raceband: 5658~5917MHz
  • Channel SEL: SmartAudio2.0
  • Modulation type: FM
  • Frequency control: PLL
  • All harmonic: Max -50dBm
  • Frequency stability: ±100KHz (Typ.)
  • Frequency precision: ±200KHz (Typ.)
  • Channel carrier error: ±1.5dB
  • Antenna port: 50 Ω
  • Operating temperature: -10℃~80℃

ภาคส่งสัญญาณภาพ (VTX)

  • Output power (กำลังส่ง): 25 / 100 / 200 / 400 มิลลิวัตต์ และ Pit Mode (โหมดเปิดเพื่อตั้งค่า)

  • Frequency (ความถี่): 5.8GHz 48 ช่องสัญญาณ พร้อมช่อง Raceband (5658~5917MHz)

  • Channel SEL (การเลือกช่องสัญญาณ): SmartAudio2.0

  • Modulation type (รูปแบบการผสมสัญญาณ): FM

  • Frequency control (การควบคุมความถี่): PLL

  • All harmonic (สัญญาณรบกวนฮาร์มอนิกทั้งหมด): สูงสุด -50dBm

  • Frequency stability (ความเสถียรของความถี่): ±100KHz (ค่ามาตรฐาน)

  • Frequency precision (ความแม่นยำของความถี่): ±200KHz (ค่ามาตรฐาน)

  • Channel carrier error (ความคลาดเคลื่อนของสัญญาณพาหะ): ±1.5dB

  • Antenna port (พอร์ตเสาอากาศ): 50 โอห์ม ($\Omega$)

  • Operating temperature (อุณหภูมิในการทำงาน): -10°C ถึง 80°C

Diagram

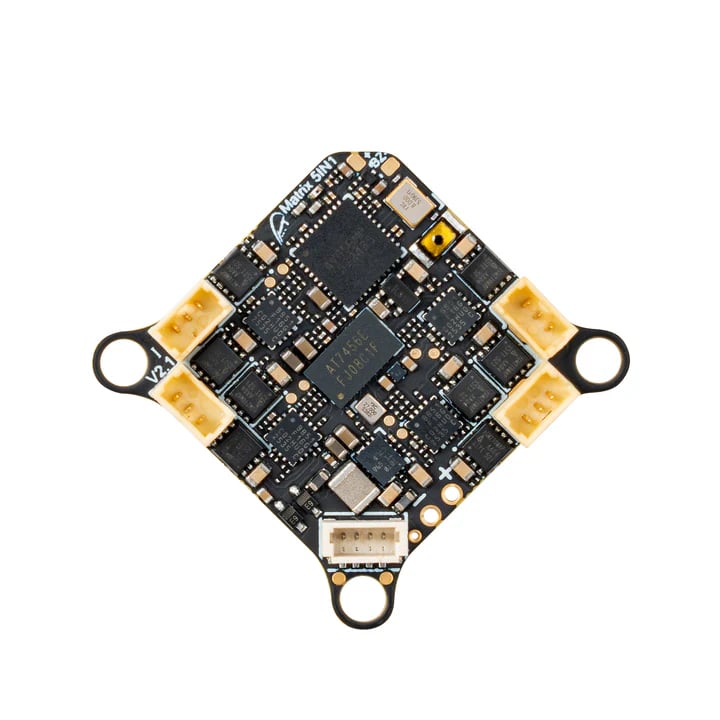

Matrix 1S 5IN1 II Brushless Flight Controller top front gyro update

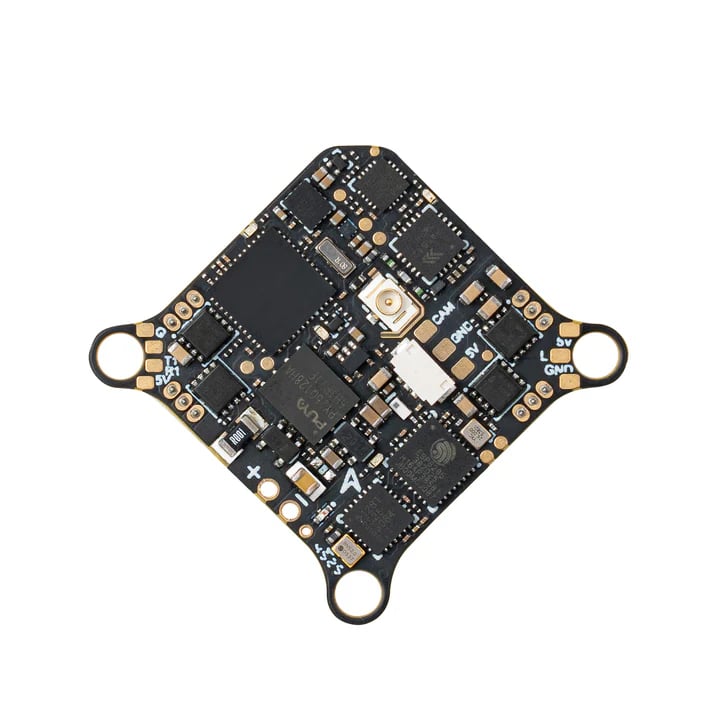

Matrix 1S 5IN1 II Brushless Flight Controller bottom front
