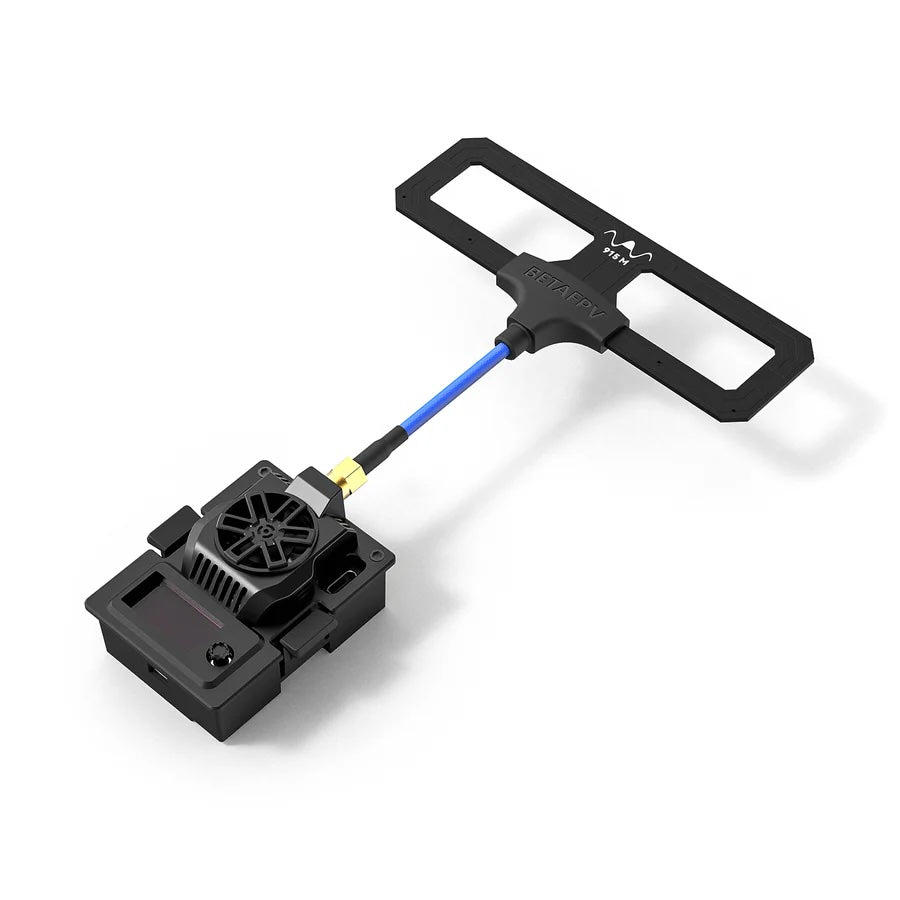

BETAFPV Micro Module TX V2 Module ELRS Micro TX V2 915 2W

Micro TX V2 Module มาพร้อมกำลังส่งสูงสุด 2W RF Output และรองรับ Packet Rate สูงสุด 200Hz
ระบบระบายความร้อนมีประสิทธิภาพด้วย TCXO ในตัว, ช่องระบายอากาศขยายใหญ่ และ พัดลม Axial 2507 ความเร็วสูง

ออกแบบมาเพื่อให้ได้ สัญญาณลิงก์ที่เสถียรและทนต่อสัญญาณรบกวน
อัปเดตเฟิร์มแวร์ได้ง่ายด้วย ปุ่ม 5D และ หน้าจอ OLED

เหมาะสำหรับนักบินที่ต้องการ สัญญาณเชื่อถือได้ในการบินระยะไกล

Bullet Point

• มาพร้อมกำลังส่งสูงสุด 2000mW RF Power ให้สัญญาณแรงขึ้นและระยะส่งไกลกว่าเดิม

• ระบบระบายความร้อนขั้นสูง: TCXO ในตัว, ฮีทซิงค์ CNC อลูมิเนียม, ช่องระบายอากาศขยายใหญ่ และพัดลม Axial 2507 ความเร็วสูง เพื่อรักษาประสิทธิภาพลิงก์ให้เสถียรตลอดการบิน

• อัปเดตเฟิร์มแวร์ง่ายขึ้น ไม่ต้องผ่านหลายขั้นตอน PID Switches อีกต่อไป ใช้เพียง ปุ่ม 5D และหน้าจอ OLED สะดวกและลื่นไหล

• รองรับ Backpack Function สำหรับการเชื่อมต่อไร้สายระหว่าง ExpressLRS และอุปกรณ์ FPV อื่น ๆ เพื่อสั่งงานหรือเช็กค่าการตั้งค่าได้ทันที


รายละเอียดสินค้า

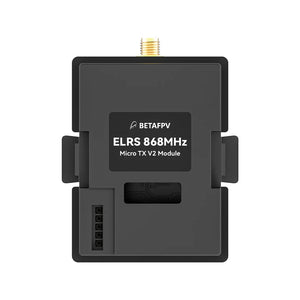

Item: BETAFPV Micro TX V2 Module | ELRS 915/868MHz

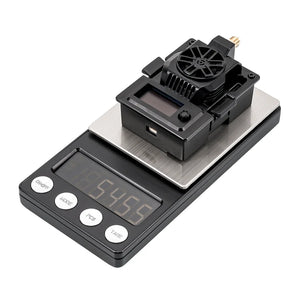

น้ำหนัก: 54.8 กรัม
สี: ดำ (Black)
ขั้วต่อเสาอากาศ: SMA-KE

Specifications

• กำลังส่ง RF Power: 10mW / 25mW / 50mW / 100mW / 250mW / 500mW / 1000mW / 2000mW

• Packet Rate: 25Hz / 50Hz / 100Hz / 100Hz Full / 200Hz / D50

• ย่านความถี่ (Frequency Band):

  • 915MHz (FCC)

  • 868MHz (EU)

• Backpack Function: รองรับ

ระบบไฟ

• แรงดันไฟฟ้าอินพุต: 7V ~ 13V DC

• กระแสไฟฟ้าที่ใช้ (Rated Current): 10V, 1A @2000mW, 200Hz, 1:128

• พอร์ต USB: Type-C

• แรงดันไฟฟ้าพัดลม: 5V

Firmware

• เวอร์ชันเริ่มต้น: ExpressLRS V3.4.3

• Target Name: BETAFPV Micro 900MHz TX V2

The Micro TX V2 Module is an upgrade from the ELRS Micro TX Module. Below is a comparison of key specifications.

Diagram

BETAFPV Micro TX V2 Module รองรับการใช้งานกับ วิทยุสื่อสาร (Radio Transmitter) ที่มีช่อง Micro Module Bay (หรือที่เรียกว่า JR/SLIM Module Bay) เช่น:

• FrSky Taranis X9D

• TBS Mambo

ดูแผนภาพการติดตั้ง (Diagram) ประกอบเพื่อความเข้าใจที่ชัดเจนยิ่งขึ้น

Note: กรุณาติดตั้ง เสาอากาศ (Antenna) ก่อนเปิดเครื่องทุกครั้ง หากเปิดใช้งานโดยไม่มีเสาอากาศ จะทำให้ ชิป PA ของ TX Module เสียหายถาวร

2W RF Power

Micro TX V2 Module มาพร้อมกำลังส่งสูงสุด 2000mW เพื่อสัญญาณที่แรงขึ้นและระยะส่งที่ไกลกว่าเดิม
ติดตั้ง TCXO (Temperature-Compensated Crystal Oscillator) ในตัว สามารถทนต่ออุณหภูมิสุดขั้วได้ทั้งร้อนและเย็น พร้อมส่งความถี่ที่แม่นยำอย่างต่อเนื่อง ลดการรบกวนของสัญญาณ มอบประสบการณ์การบินระยะไกลที่เชื่อถือได้

สัมผัสสัญญาณที่เสถียร ระยะควบคุมที่ขยายกว้างขึ้น และอิสระในการเชื่อมต่อไร้สาย ให้คุณบินสำรวจได้อย่างมั่นใจมากยิ่งขึ้น

Note: เมื่อใช้งานกำลังส่งสูง 2W ควรใช้ หัวต่อ XT30 ร่วมกับ แหล่งจ่ายไฟภายนอก (External Power Supply) ที่รองรับ 2–4S

• รองรับแรงดันไฟฟ้า: 5V – 25V

• ช่วยให้การทำงานเสถียร ปลอดภัย และรักษาประสิทธิภาพของอุปกรณ์

เมื่อนำไปใช้งานร่วมกับ ELRS Receivers นักบินจะได้ลิงก์วิทยุที่ ทั้งแรงและเสถียรมากเป็นพิเศษ เหมาะกับทุกสภาพแวดล้อมที่ต้องการสัญญาณนิ่งและหน่วงต่ำ (Low Latency) ไม่ว่าจะเป็น:

• FPV Racing ความเร็วสูง

• Long-Range Flight ระยะไกล

• Cinematic Shooting ที่ต้องการภาพลื่นไหลไร้สะดุด

มอบประสบการณ์การบินที่ ดุดันแต่ยังคงเสถียร ให้คุณมั่นใจทุกการบิน

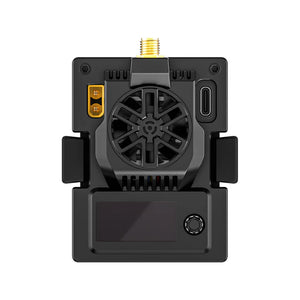

Cooling System Iteration

ออกแบบเพื่อ ความแม่นยำและสมรรถนะสูงสุด
Micro TX V2 Module มาพร้อมโครงสร้าง ฮีทซิงค์ CNC Aluminum Alloy แข็งแรงทนทาน ระบบระบายความร้อนดีไซน์ใหม่ที่มี ช่องลมขยายใหญ่ และการจัดวางพัดลมทั้งภายในและภายนอกอย่างเหมาะสม

ขับเคลื่อนด้วย พัดลม Axial 2507 ความเร็วสูง ที่ช่วยระบายความร้อนได้อย่างมีประสิทธิภาพ แม้ในสภาวะที่ใช้กำลังไฟสูงสุด ส่งผลให้ลิงก์สัญญาณทำงานได้เสถียร พร้อมการควบคุมอุณหภูมิที่เหนือชั้น

มั่นใจได้ว่าโดรนของคุณจะรับมือกับโหลดสูง ๆ ได้ง่าย และบินได้อย่างนิ่งเสถียรทุกสถานการณ์

Moxon Antenna V2

BETAFPV Moxon Antenna V2 ได้รับความนิยมอย่างมากในหมู่นักบิน FPV ตั้งแต่เปิดตัว ด้วยการสืบทอดจุดเด่นของเสาอากาศ Moxon และเพิ่มคุณสมบัติใหม่เข้าไป

• สายโคแอกเชียล (Coaxial Cable) ถูก บัดกรีเข้ากับเสาอากาศโดยตรง เพื่อลดการสูญเสียสัญญาณ ทำให้ประสิทธิภาพดีขึ้น

• จุดบัดกรีได้รับการปกป้องด้วย ฝาครอบ Injection Molding ทำให้เสาอากาศกลายเป็นชิ้นเดียว แข็งแรง และติดตั้งง่าย

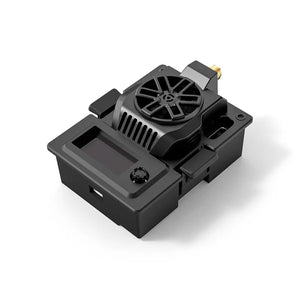

OLED and Button

มาพร้อมฟีเจอร์ Intuitive Visualize Setting บนหน้าจอ OLED
ช่วยให้นักบินมองเห็นและปรับแต่งการตั้งค่า TX ได้แบบ เรียลไทม์ ทำให้คุณมั่นใจได้เสมอว่าควบคุมได้ทุกอย่างอยู่ในมือ

เพิ่มความเป็นส่วนตัวด้วยฟังก์ชัน 5D Button
ปรับแต่งตามสไตล์การบินและความต้องการของคุณได้เต็มที่ พร้อมทำให้การสั่งงานโดรนเป็นเรื่องง่ายขึ้นกว่าเดิม

ไม่ว่าจะเป็นการบินเชิงเทคนิคหรือการทำท่าทางซับซ้อน ก็สามารถทำได้อย่างลื่นไหลเพียง สัมผัสเดียว

บน Micro TX V2 Module ปุ่ม 5D ใช้สำหรับการกดค้างเพื่อปลดล็อกและเข้าสู่หน้าเมนูหรือยืนยันการตั้งค่า, กดขึ้นหรือลงเพื่อเลื่อนบรรทัด, กดซ้ายหรือขวาเพื่อเปลี่ยนค่า, และกดสั้นเพื่อเปิดสถานะ Binding หรือ WiFi Upgrade ได้อย่างสะดวกครบในปุ่มเดียว.

Note: เมื่อโมดูล RF TX เข้าสู่สถานะ WiFi Upgrade ปุ่มควบคุมจะไม่สามารถใช้งานได้ และหลังจากอัปเดตเฟิร์มแวร์ผ่าน WiFi เสร็จสิ้นแล้ว จำเป็นต้อง ปิด–เปิดไฟเลี้ยง (Re-power) โมดูล RF TX ใหม่อีกครั้งเพื่อให้กลับมาใช้งานได้ตามปกติ.

Streamline Steps, Abundant function

หมดปัญหาการกดสวิตช์ PID หลายขั้นตอนเพื่อแฟลชเฟิร์มแวร์ เพราะสามารถอัปเดตได้อย่างลื่นไหลง่ายดายด้วยปุ่ม 5D เพียงปุ่มเดียว พร้อมฟังก์ชัน Backpack ที่มาพร้อมชิป ESP8285 เพิ่มเติมในบางรุ่นของ ExpressLRS TX Module เพื่อให้สามารถสื่อสารไร้สายกับอุปกรณ์อื่นที่รองรับ ESP8285 ผ่านโปรโตคอล espnow ซึ่งเราเรียกชิปนี้ว่า TX-Backpack โดยมีเป้าหมายเพื่อรองรับการสื่อสารไร้สายระหว่าง ExpressLRS และอุปกรณ์ที่เกี่ยวข้องกับ FPV สำหรับทั้งการสั่งงาน ควบคุม หรือการอ่านค่าคอนฟิก.

https://github.com/ExpressLRS/Backpack/wiki

Combination with Most Radio TX

Micro TX V2 Module รองรับการใช้งานกับ Micro Module Bay (หรือ JR/SLIM Module Bay) ซึ่งสามารถเข้ากันได้กับ ELRS Receivers ส่วนใหญ่, คอนโทรลเลอร์ที่ใช้ OpenTX ทุกตัว, รวมถึงรีโมตที่ไม่ใช่ OpenTX บางรุ่นอย่าง T161Z, T16SZ, T18SZ, ET16 และอื่น ๆ ที่มีวางจำหน่ายในท้องตลาด

ELRS Series

ซีรีส์ ExpressLRS ได้ขยายไลน์อัปด้วยการเปิดตัว Micro TX V2 Module ที่ออกแบบมาเพื่อคุณภาพลิงก์ระดับยอดเยี่ยม โดย BETAFPV ยกระดับประสบการณ์การบินให้สูงขึ้นด้วยการเชื่อมต่อ ELRS ที่มอบความสามารถในการบินระยะไกล หน่วงต่ำ และรีเฟรชเรตสูงในระบบวิทยุบังคับ

Basic Configuration

โมดูล Micro TX V2 ตั้งค่าเริ่มต้นให้รับสัญญาณด้วยโปรโตคอลอนุกรม Crossfire (CRSF) ดังนั้นพอร์ตเชื่อมต่อ TX ของรีโมตต้องรองรับการส่งออกสัญญาณ CRSF โดยตัวอย่างนี้จะอ้างอิงระบบรีโมต EdgeTX เพื่ออธิบายขั้นตอนการตั้งค่าให้รีโมตส่งสัญญาณ CRSF และควบคุมโมดูล TX ด้วย Lua scripts.

CRSF Protocol: ในระบบ EdgeTX ให้เลือกเมนู “MODEL SEL” แล้วเข้าสู่หน้า “SETUP” จากนั้นปิดการทำงานของ Internal RF (ตั้งค่าเป็น “OFF”) และเปิดใช้งาน External RF พร้อมตั้งค่าโหมดเป็น CRSF เมื่อเชื่อมต่อโมดูลอย่างถูกต้องแล้ว โมดูลก็จะสามารถทำงานได้ตามปกติ

Package

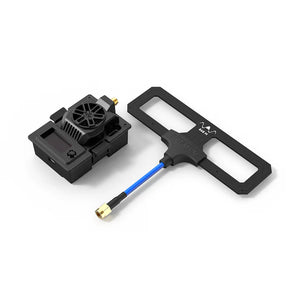

• 1 * Micro TX V2 Module
• 1 * Moxon Antenna V2
• 1 * GH1.25-FUTABA Male Adapter Cable

• 1 * User Manual

• 1 * USB to Type-C Data Cable
• 1 * Service Card
